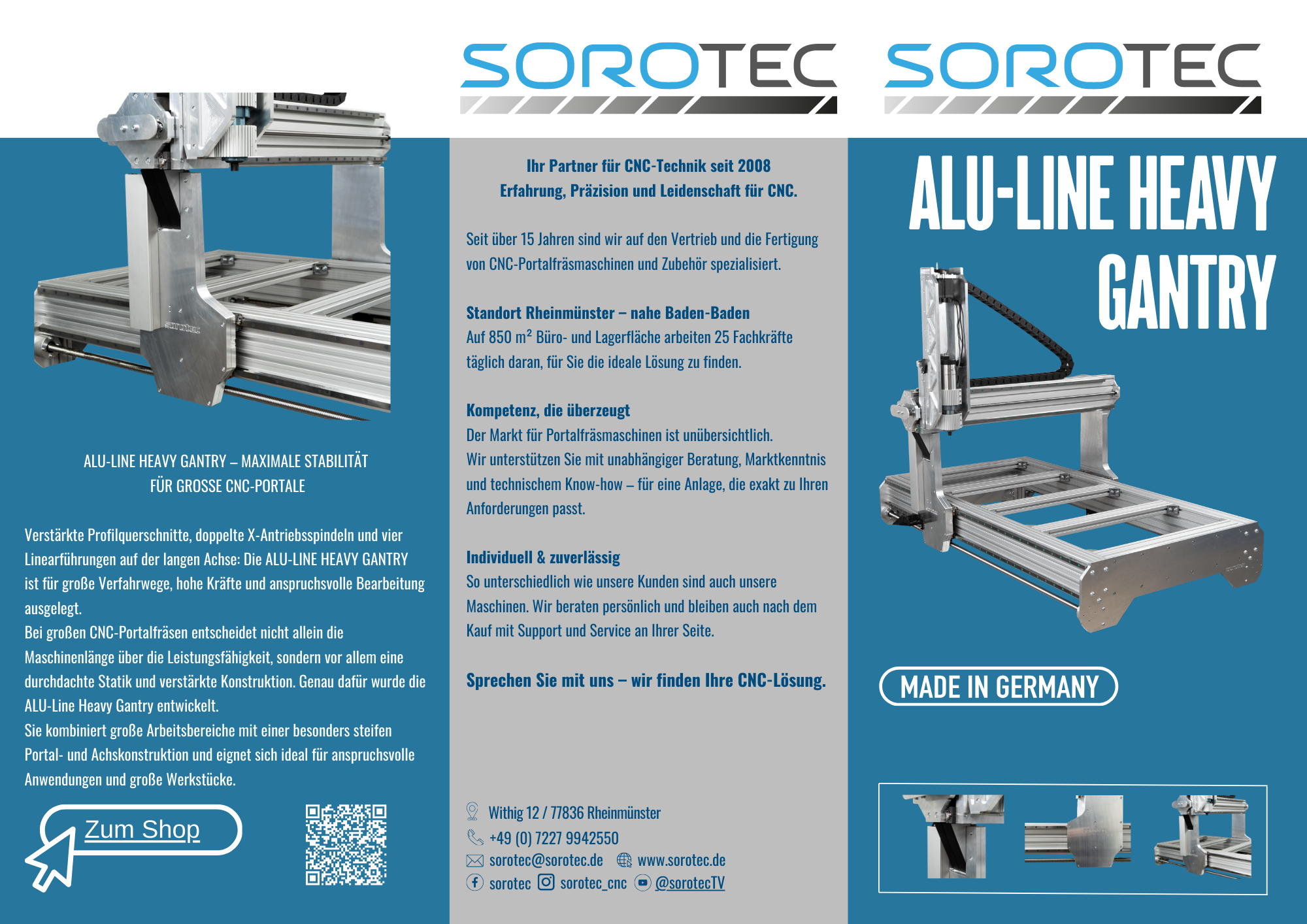

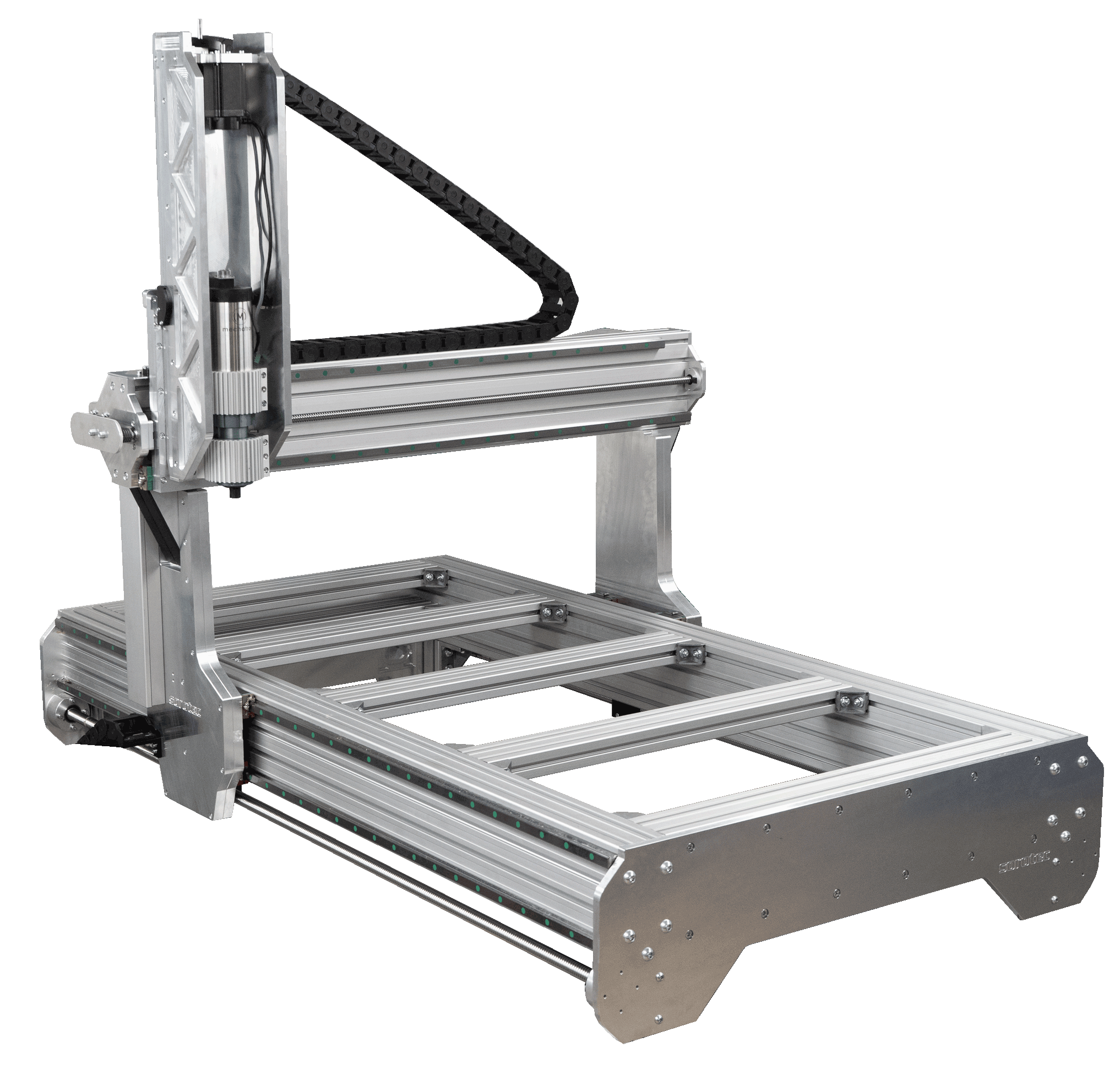

Bei großen CNC-Portalfräsen entscheidet nicht allein die Maschinenlänge über die Leistungsfähigkeit, sondern vor allem eine durchdachte Statik und verstärkte Konstruktion. Genau dafür wurde die ALU-Line Heavy Gantry entwickelt. Sie kombiniert große Arbeitsbereiche mit einer besonders steifen Portal- und Achskonstruktion und eignet sich ideal für anspruchsvolle Anwendungen und große Werkstücke.

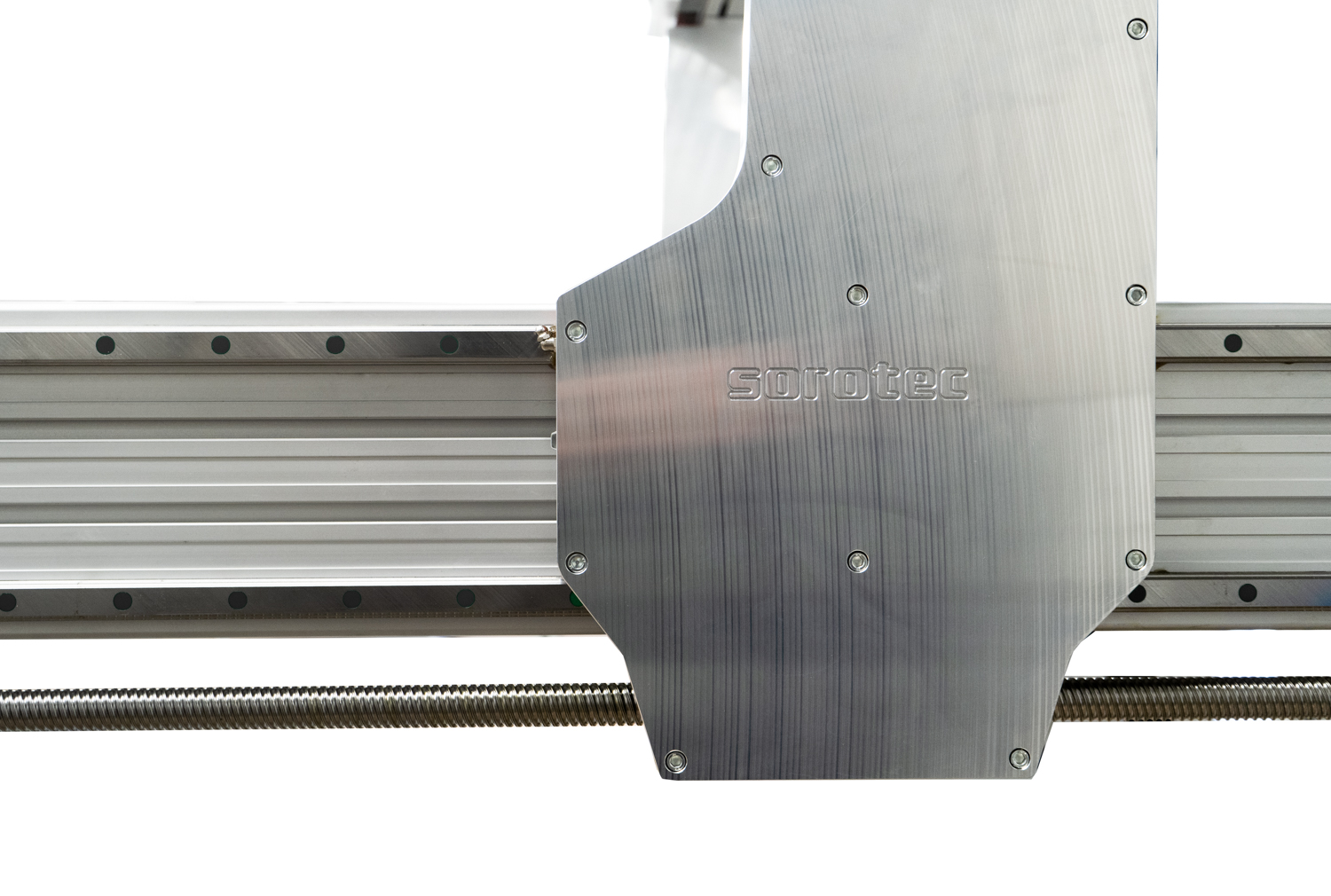

Aufgrund der großen Verfahrwege kommen bei der ALU-Line Heavy Gantry besonders massive Komponenten zum Einsatz. Auf der langen X-Achse wird das Standardprofil 90 × 90 mm durch ein 180 × 90 mm Profil ersetzt. Dadurch wird die Durchbiegung auch bei großen Spannweiten deutlich reduziert.
Zusätzlich wird die 16-mm-Kugelumlaufspindel auf der langen Achse durch eine 25-mm-Kugelumlaufspindel ersetzt. Diese größere Spindel verhindert ein Aufschwingen bei hohen Drehzahlen und ermöglicht stabile Bewegungen auch bei hohen Verfahrgeschwindigkeiten.

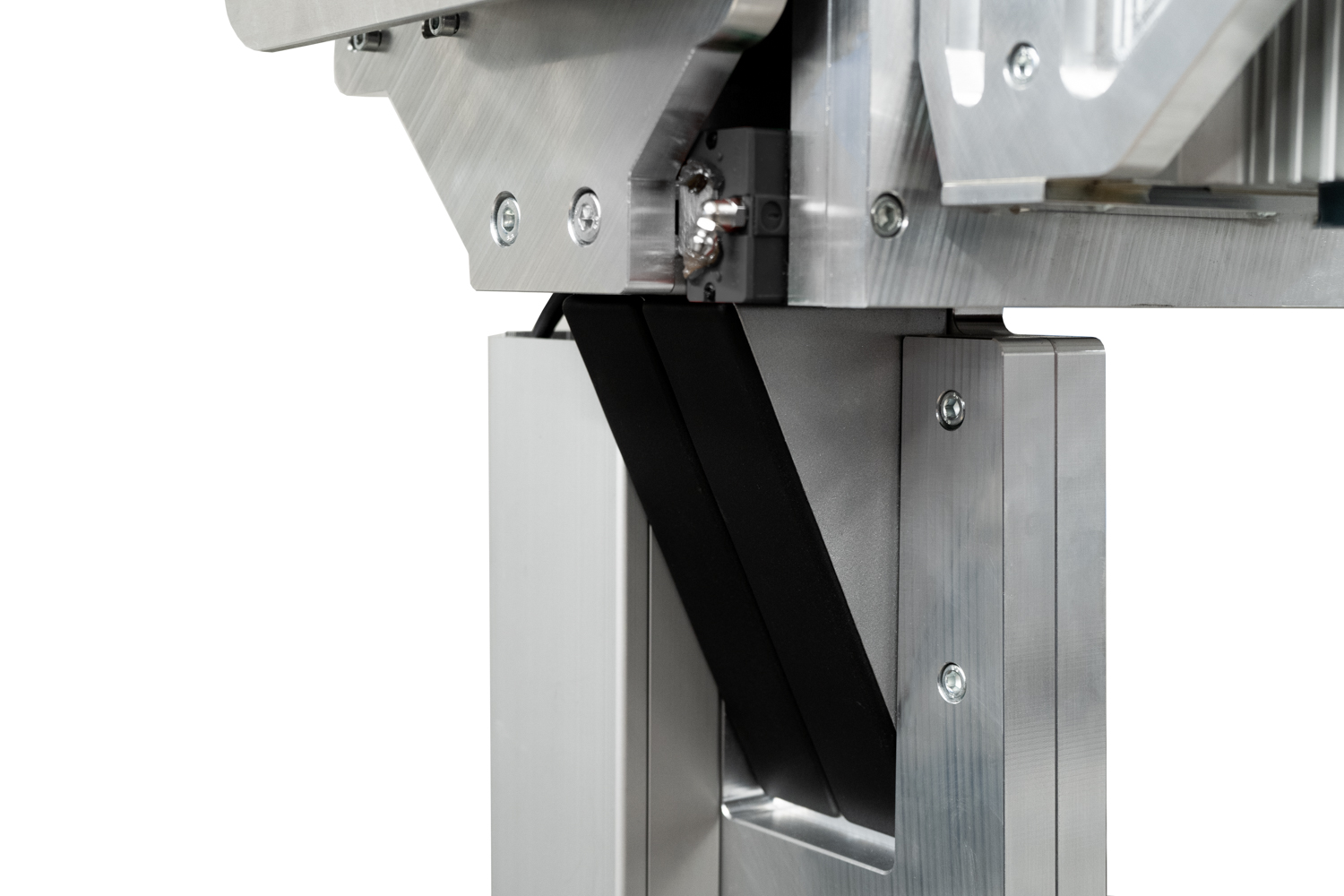

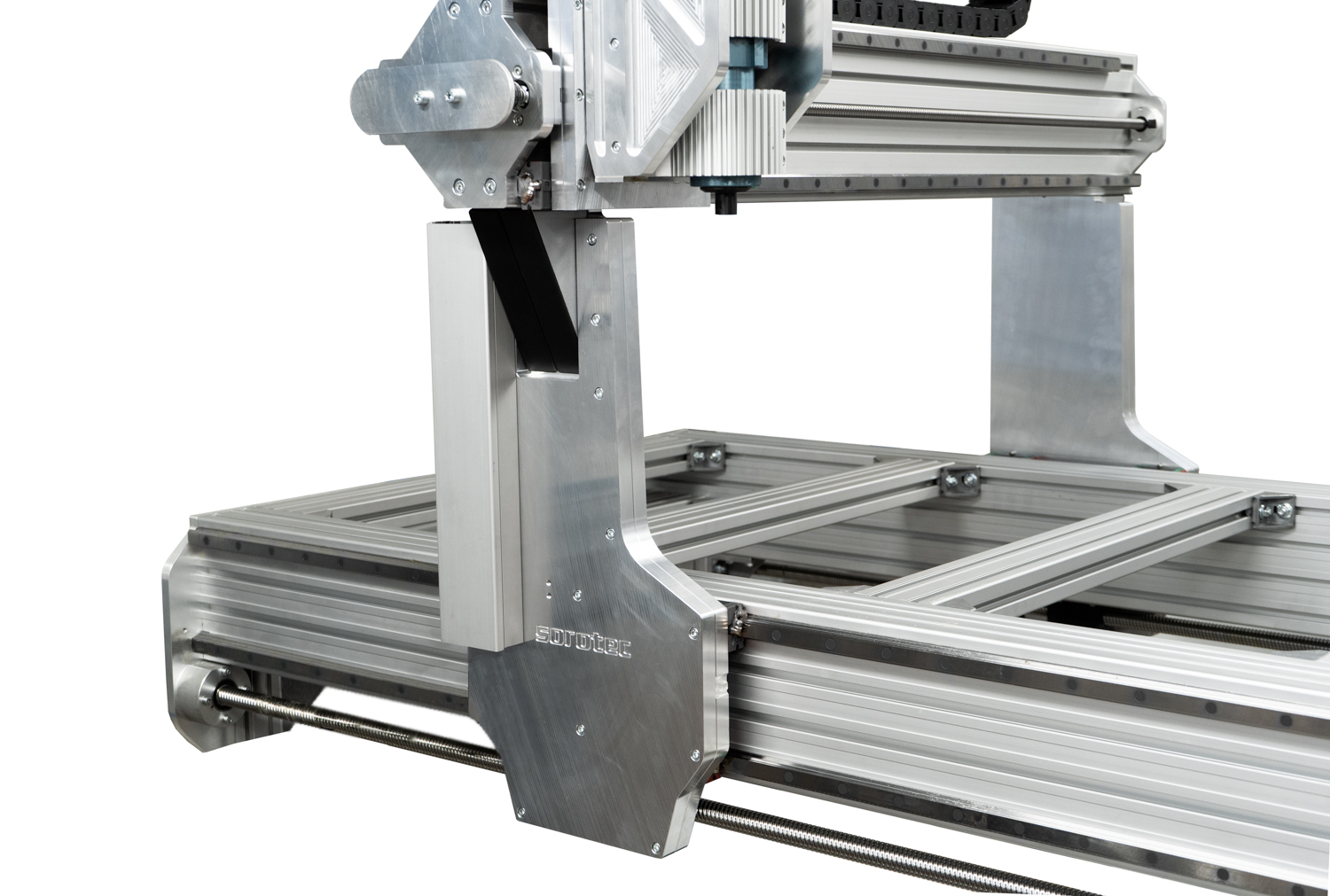

Die Heavy Gantry Version wird mit zwei außenliegenden Antriebsspindeln ausgestattet. In Kombination mit zwei seitlichen Linearführungsschienen pro Seite sorgt diese Konstruktion für eine besonders stabile und gleichmäßige Bewegung des Portals über die gesamte Maschinenbreite.
Diese Bauweise bietet entscheidende Vorteile bei großen Maschinenformaten und hohen Bearbeitungskräften.
Wie bei der ALU-Line werden auch bei der Heavy Gantry die Auflageflächen der Linearführungen auf den Aluminiumprofilen überfräst, um eine absolut plane Auflage zu gewährleisten. Dadurch wird eine präzise Ausrichtung der Linearführungen sichergestellt.
Die Maschine ist mit vorgespannten 20-mm-Linearführungen auf allen Achsen ausgestattet, die Vibrationen reduzieren und für einen ruhigen Maschinenlauf sorgen.
Weitere hochwertige Komponenten:
Kugelumlaufspindeln auf allen Achsen

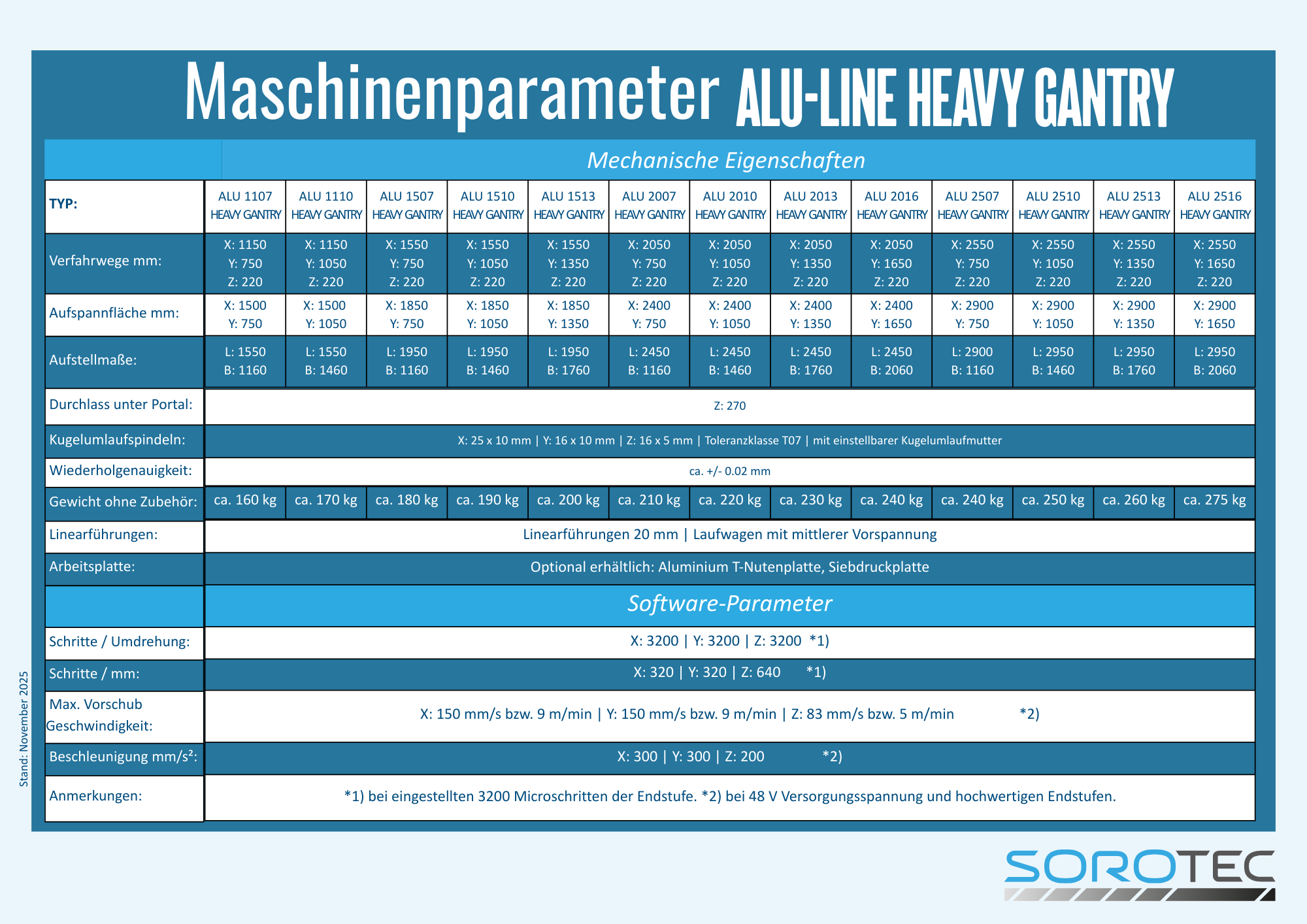

Spindelsteigungen gemäß technischer Tabelle
präzise Linearführungssysteme für hohe Wiederholgenauigkeit
Die Maschinen der ALU-Line Heavy Gantry Serie sind in verschiedenen Größen erhältlich, um unterschiedliche Anforderungen abzudecken. Zusätzlich können Maschinen auf Wunsch auch in individuellen Abmessungen gefertigt werden, sodass sich die Anlage optimal an den jeweiligen Einsatzbereich anpassen lässt.
Verstärktes Tischprofil 180 × 90 mm für maximale Steifigkeit
25-mm-Kugelumlaufspindel auf der langen Achse
Zwei außenliegende Antriebsspindeln für synchronen Portalbetrieb
Doppelte Linearführungen auf der langen Achse
Überfräste Auflageflächen für präzise Linearführungen
20-mm vorgespannte Linearführungen auf allen Achsen
Große Verfahrwege für große Werkstücke
Auch in individuellen Maschinenabmessungen erhältlich
