Die Alu-Line Gantry verfügt über 2 aussenliegende Kugelumlaufspindeln.
Dadurch ergibt sich eine noch höhere Stabilität der Maschine und durch den entfallenden Portalunterzug und der mittleren Kugelumlaufspindel können die Werkstücke auch senkrecht zur stirnseitigen Bearbeitung gespannt werden
![](https://webseite.sorotec.de/wp-content/uploads/2024/05/10901_0.png)

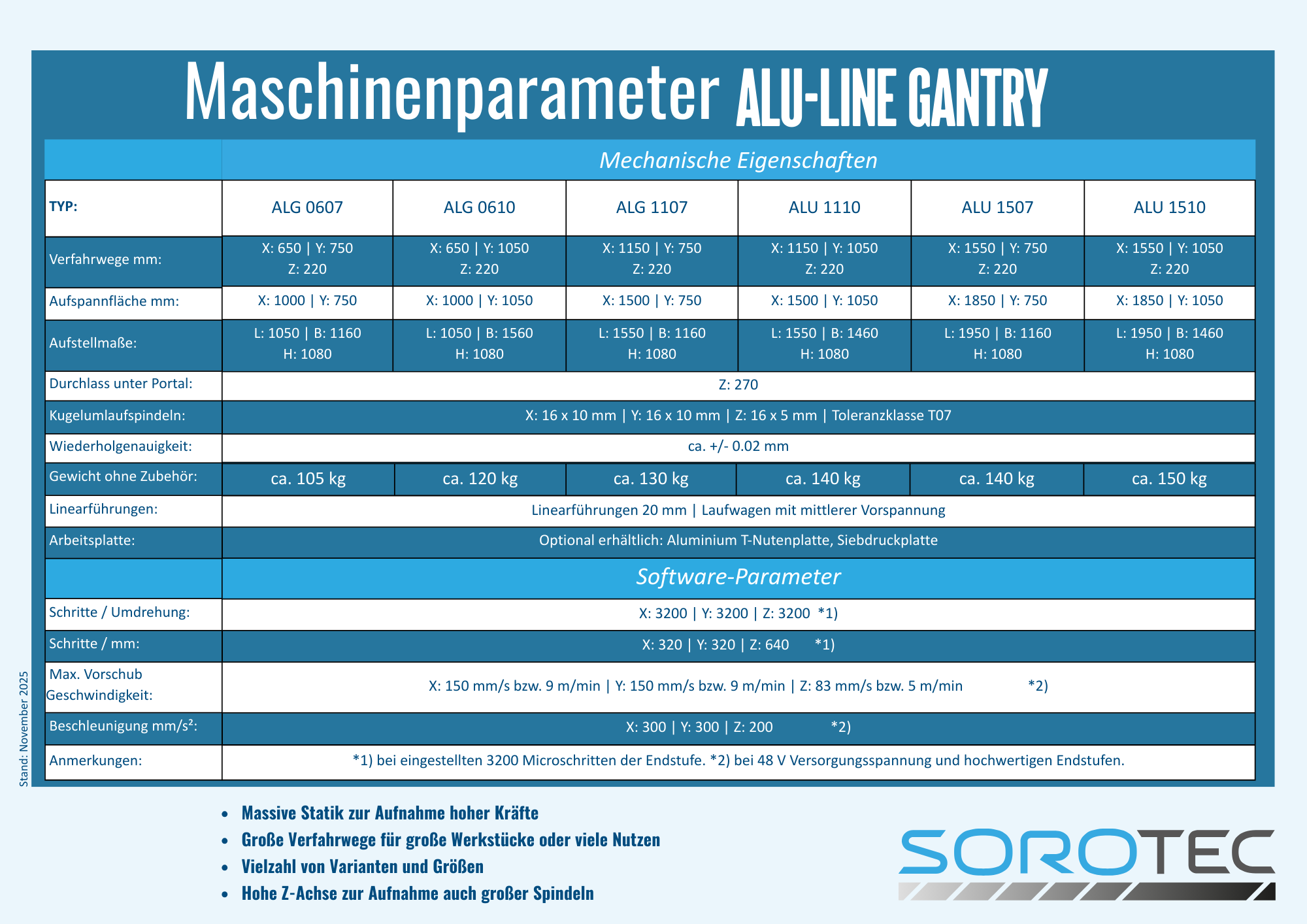

Die Maschinen der ALU-Line Gantry Serie sind in 6 verschiedenen Abmessungen erhältlich.
![](https://webseite.sorotec.de/wp-content/uploads/2024/05/tabelle_alul-line-gantry-1024x413.png)

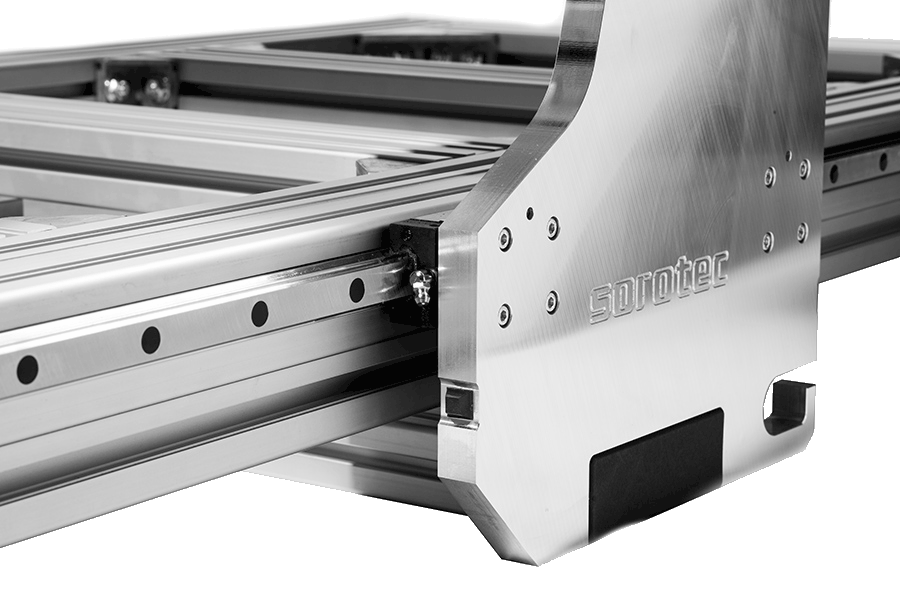

Die Auflagefläche der Linearführungen auf dem Aluprofil wird überfräst um eine ebene Auflagefläche zu garantieren
![](https://webseite.sorotec.de/wp-content/uploads/2024/05/10901_1.png)

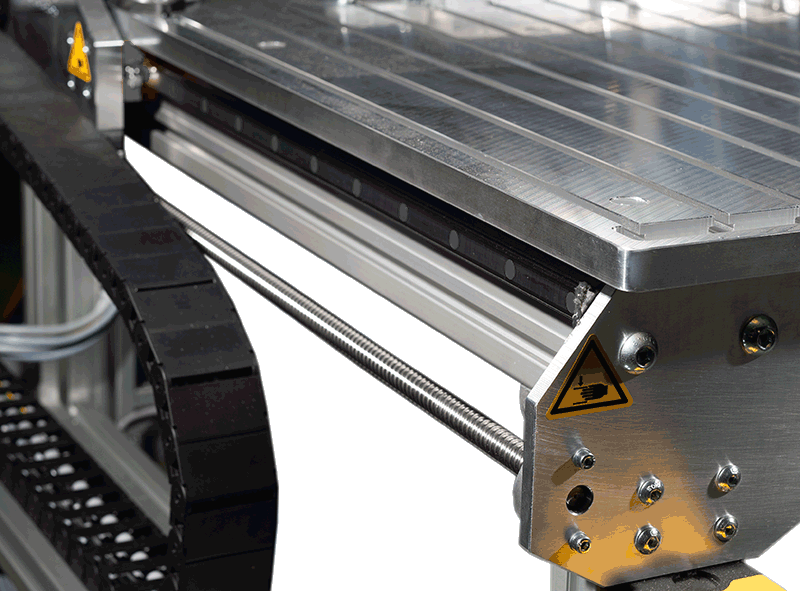

Die Maschine wird mit vorgespannten 20mm Linearführungen ausgestattet um die Vibrationen auf ein Minimum zu reduzieren.
![MIWI7225-Bearbeitet](http://webseite.sorotec.de/wp-content/uploads/2016/07/MIWI7225-Bearbeitet.jpg)

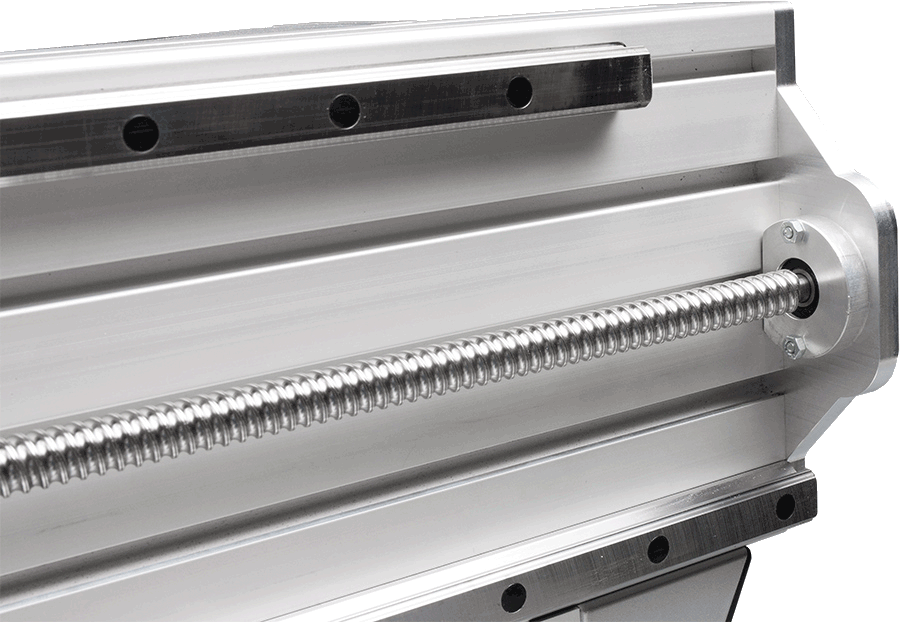

Kugelumlaufspindeln auf allen Achsen.
Die Steigung der jeweiligen Kugelumlaufspindel kann der Tabelle entnommen werden.
![MIWI7231-Bearbeitet](http://webseite.sorotec.de/wp-content/uploads/2016/07/MIWI7231-Bearbeitet.jpg)
![MIWI7275-Bearbeitet](http://webseite.sorotec.de/wp-content/uploads/2016/07/MIWI7275-Bearbeitet.jpg)
Aussteifungswinkel am Portalbalken.
![MIWI7281-Bearbeitet](http://webseite.sorotec.de/wp-content/uploads/2016/07/MIWI7281-Bearbeitet.jpg)

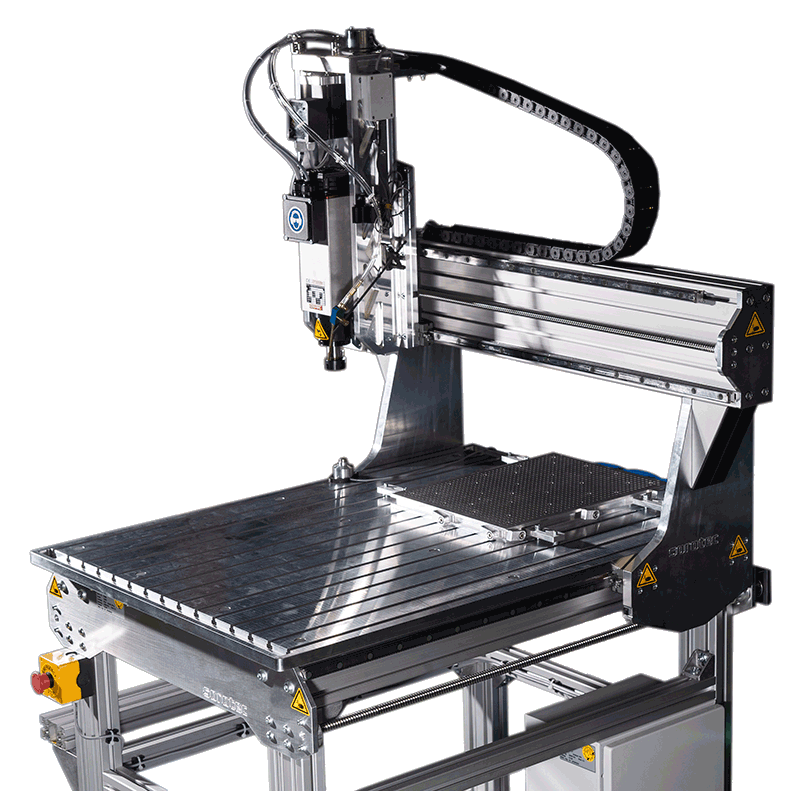

Die Abbildung zeigt eine Maschine die von uns betriebsbereit aufgebaut wurde und mit optionalen Teilen ausgestattet wurde die nicht im Standart Lieferumfang enthalten sind.
