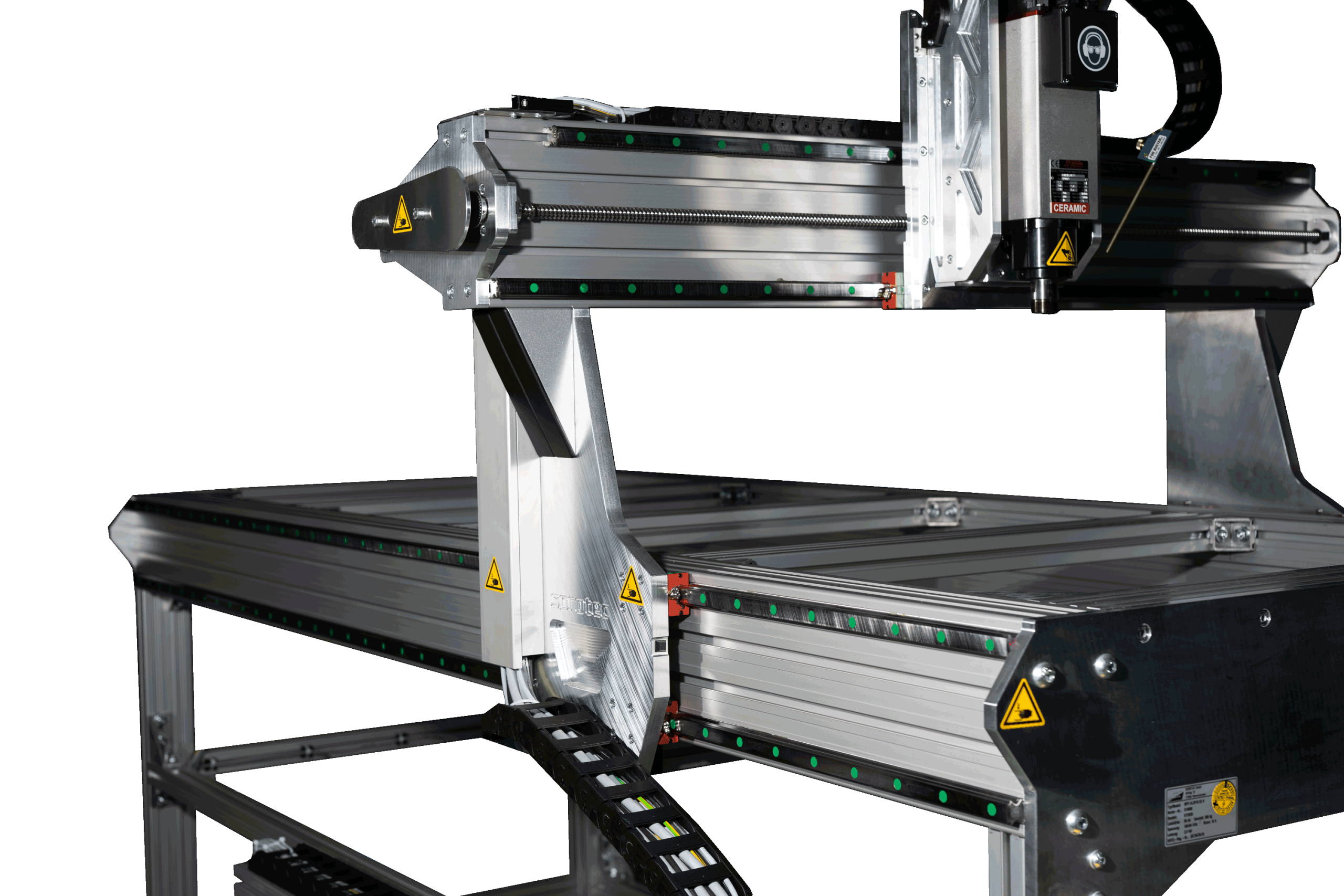

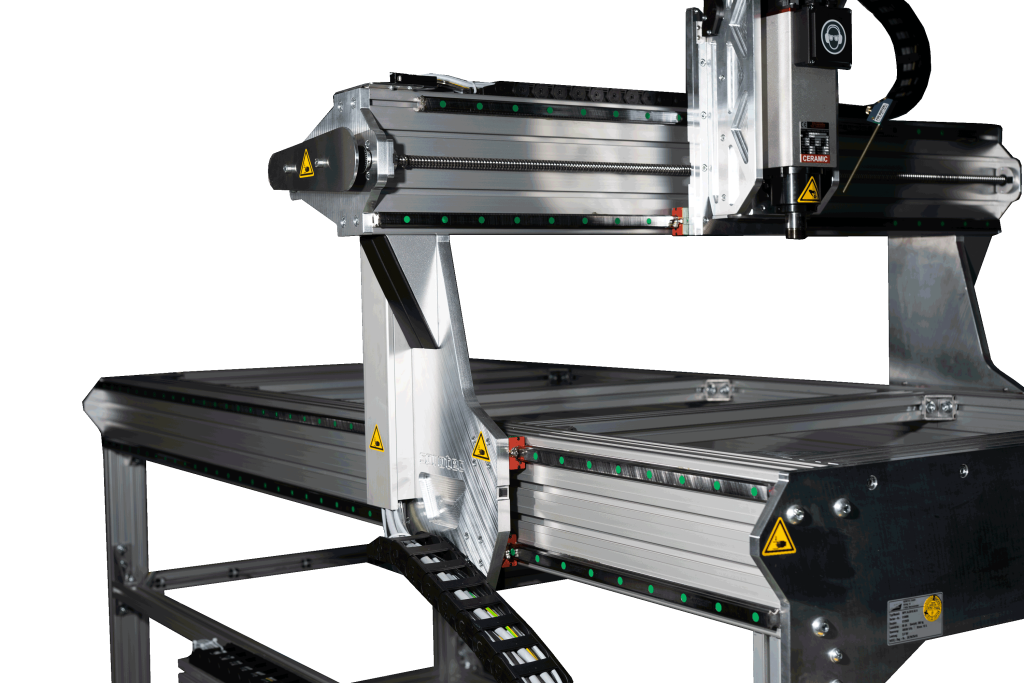

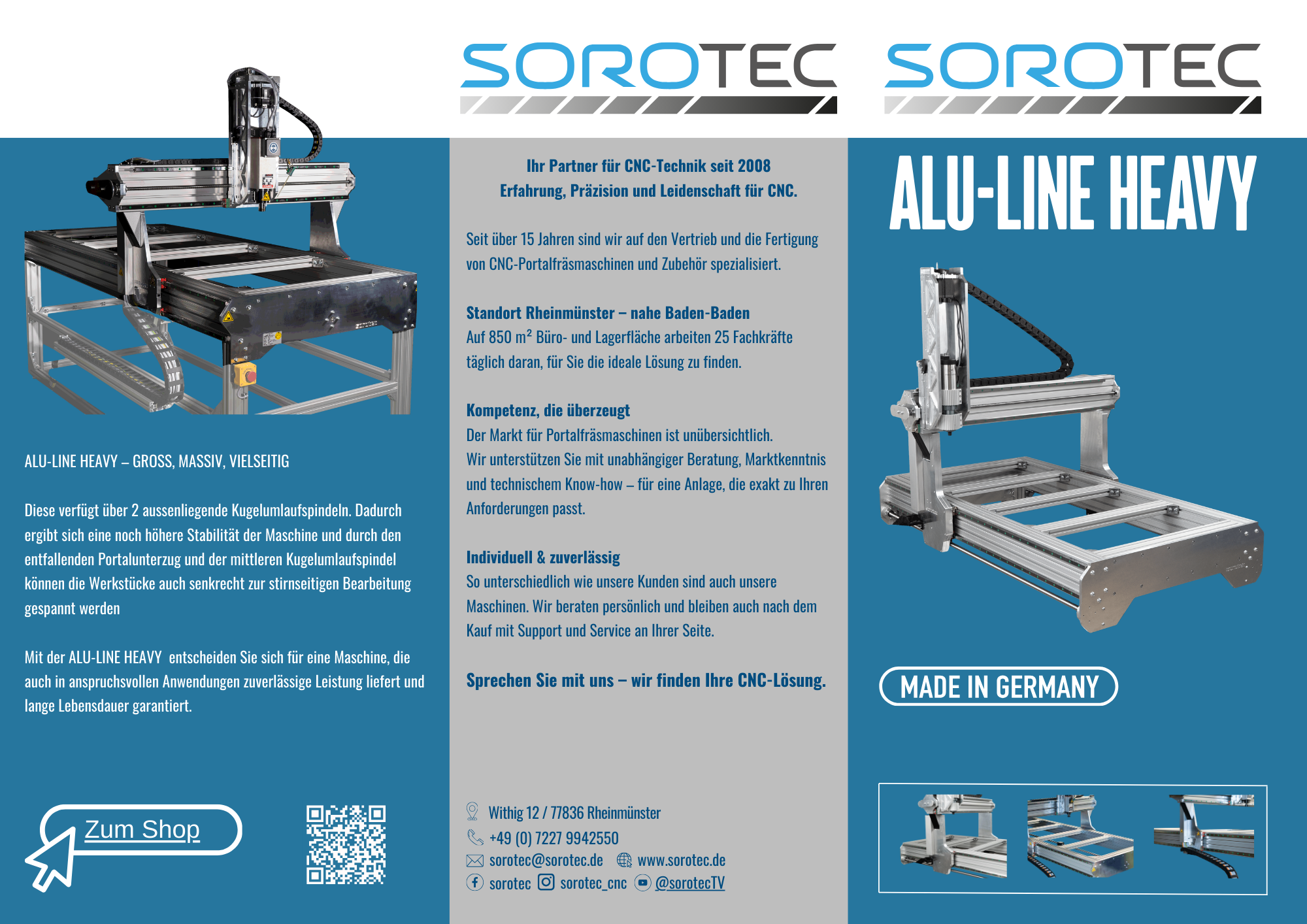

Verstärkte Konstruktion für minimale Durchbiegung

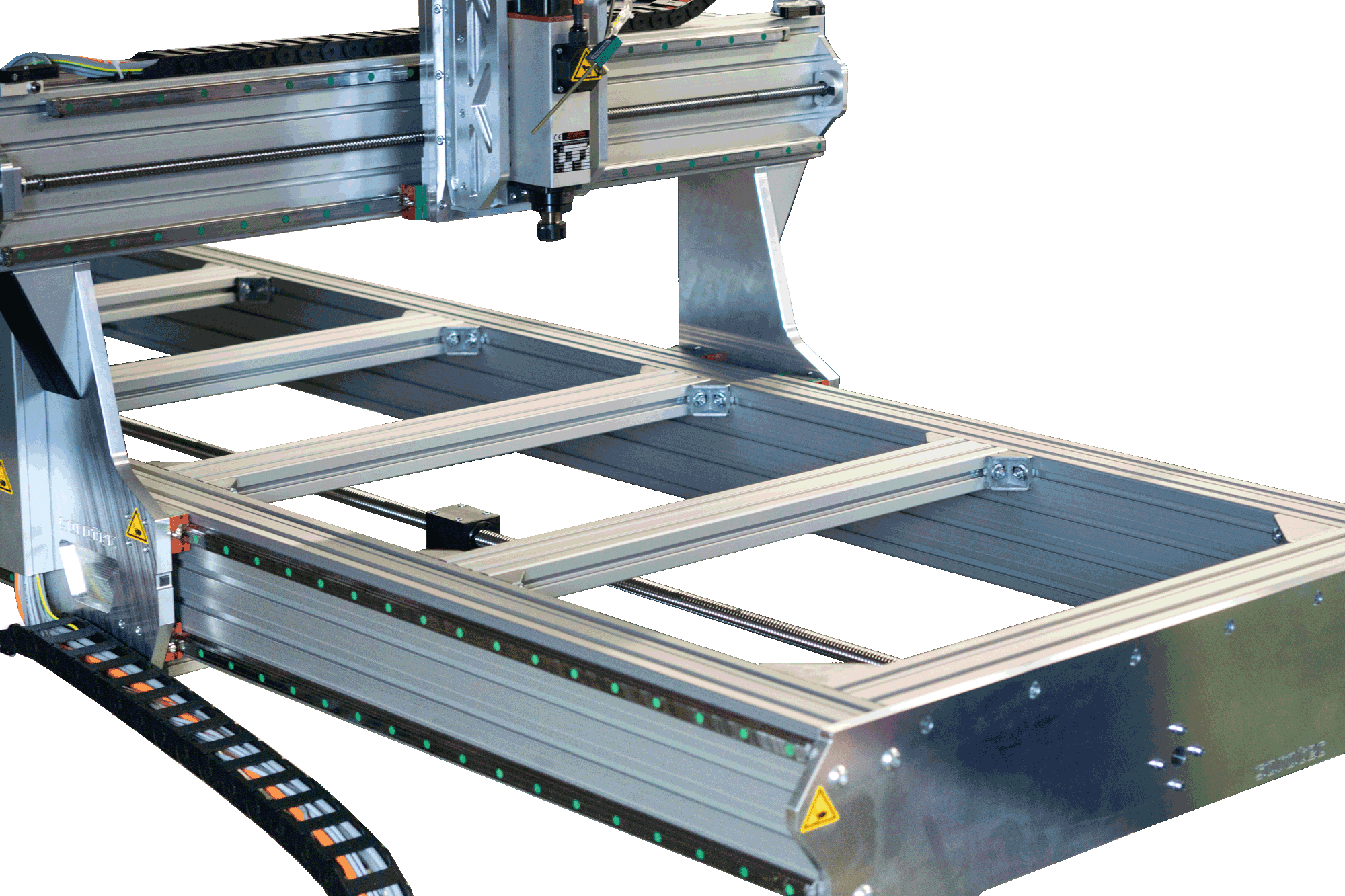

Auf der langen X-Achse wird das Standardprofil 90 x 90 mm durch ein massives 180 x 90 mm Tischprofil ersetzt. Diese massive Ausführung reduziert die Durchbiegung selbst bei großen Spannweiten auf ein Minimum.

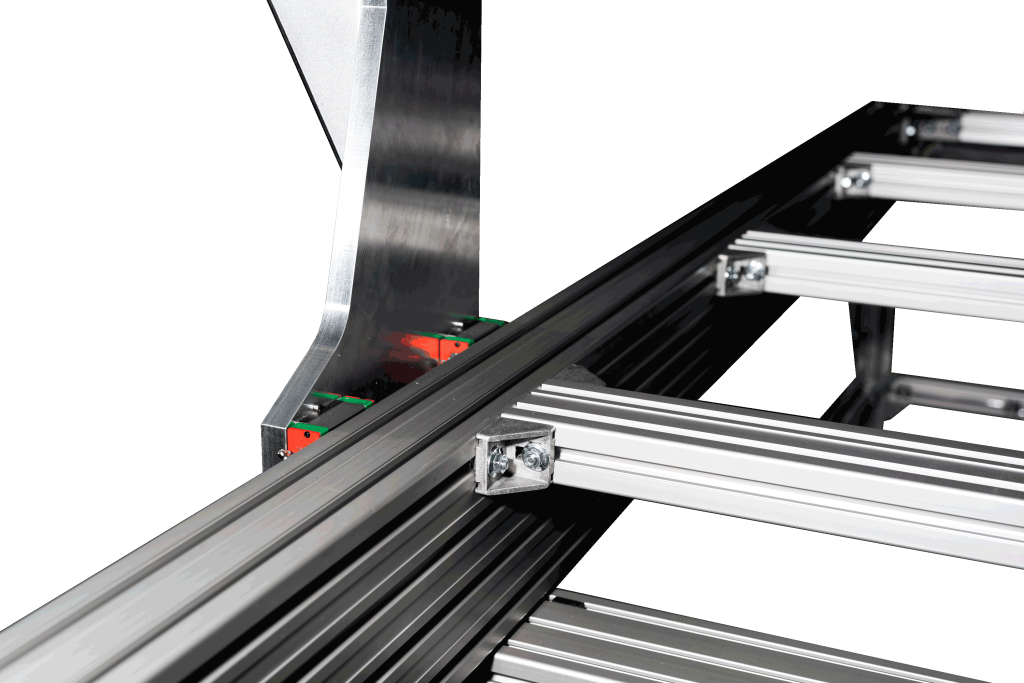

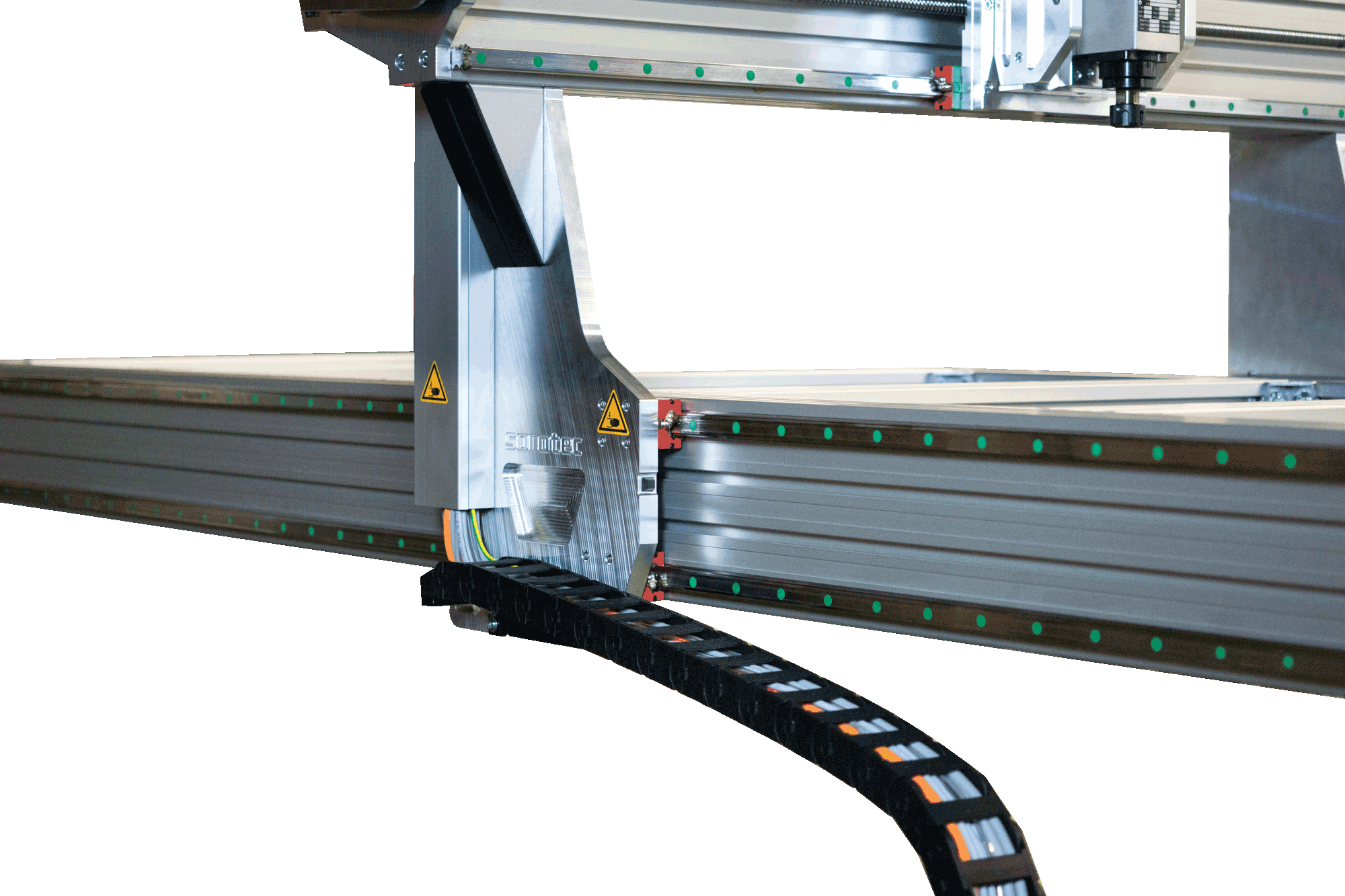

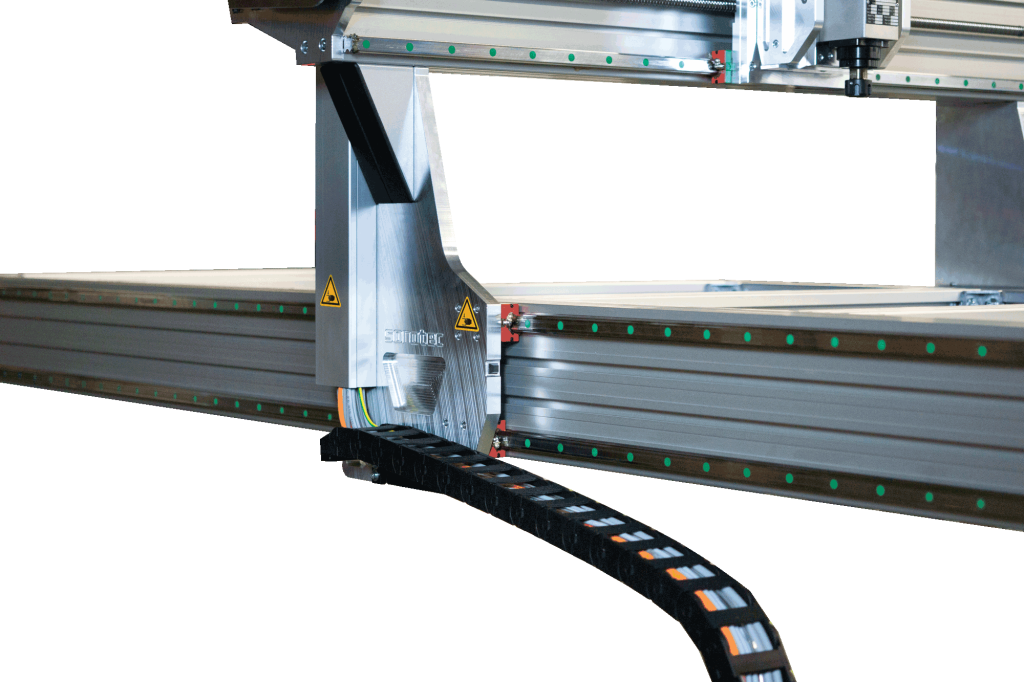

Zusätzlich werden auf der langen Achse vier Linearführungsschienen (je zwei pro Seite) montiert. Dadurch wird die Portalstabilität deutlich erhöht und Verwindungen werden effektiv reduziert.

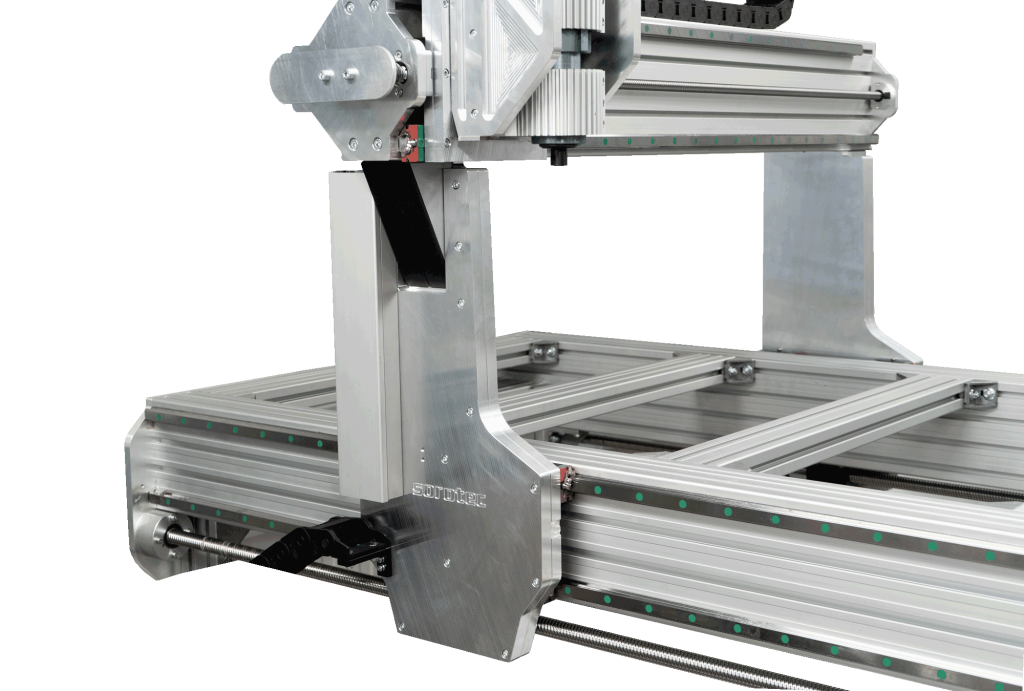

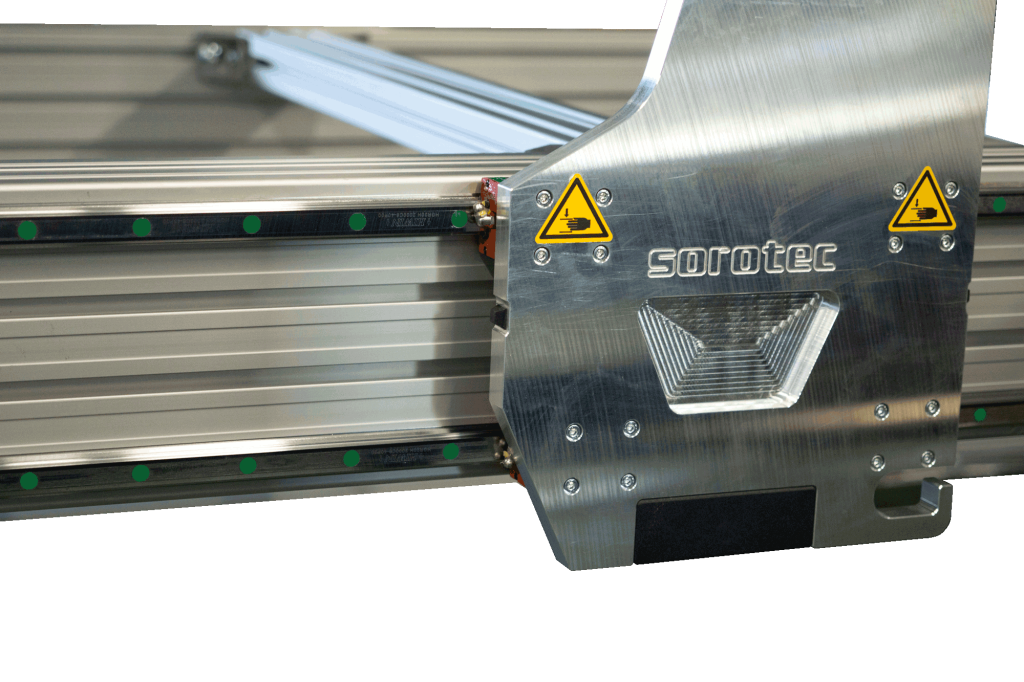

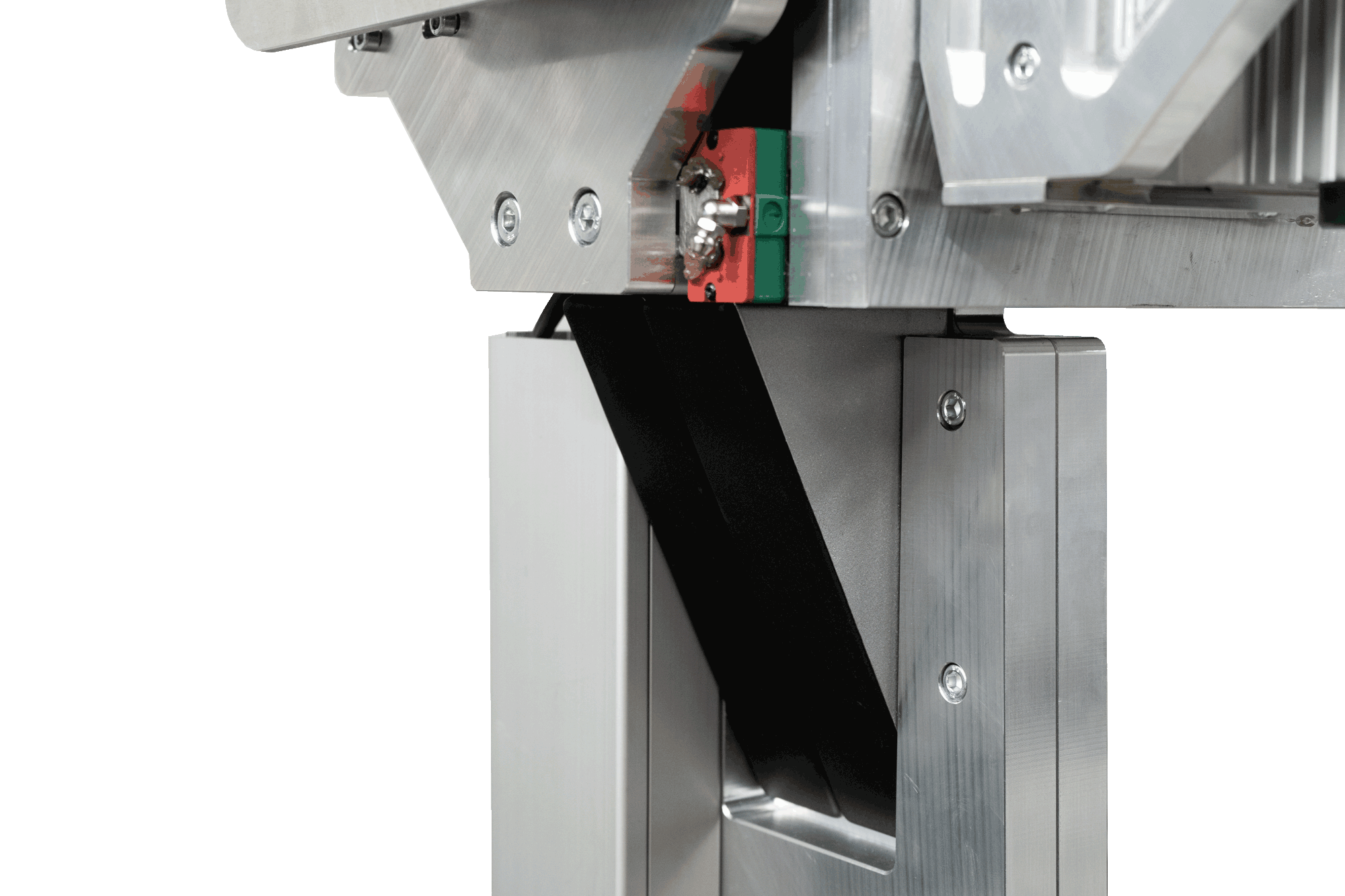

Der Portalbalken in schwerer Ausführung (200 x 80 mm) sowie zusätzliche Aussteifungswinkel sorgen für eine extrem verwindungssteife Gesamtkonstruktion.

25-mm-Kugelumlaufspindel für hohe Dynamik

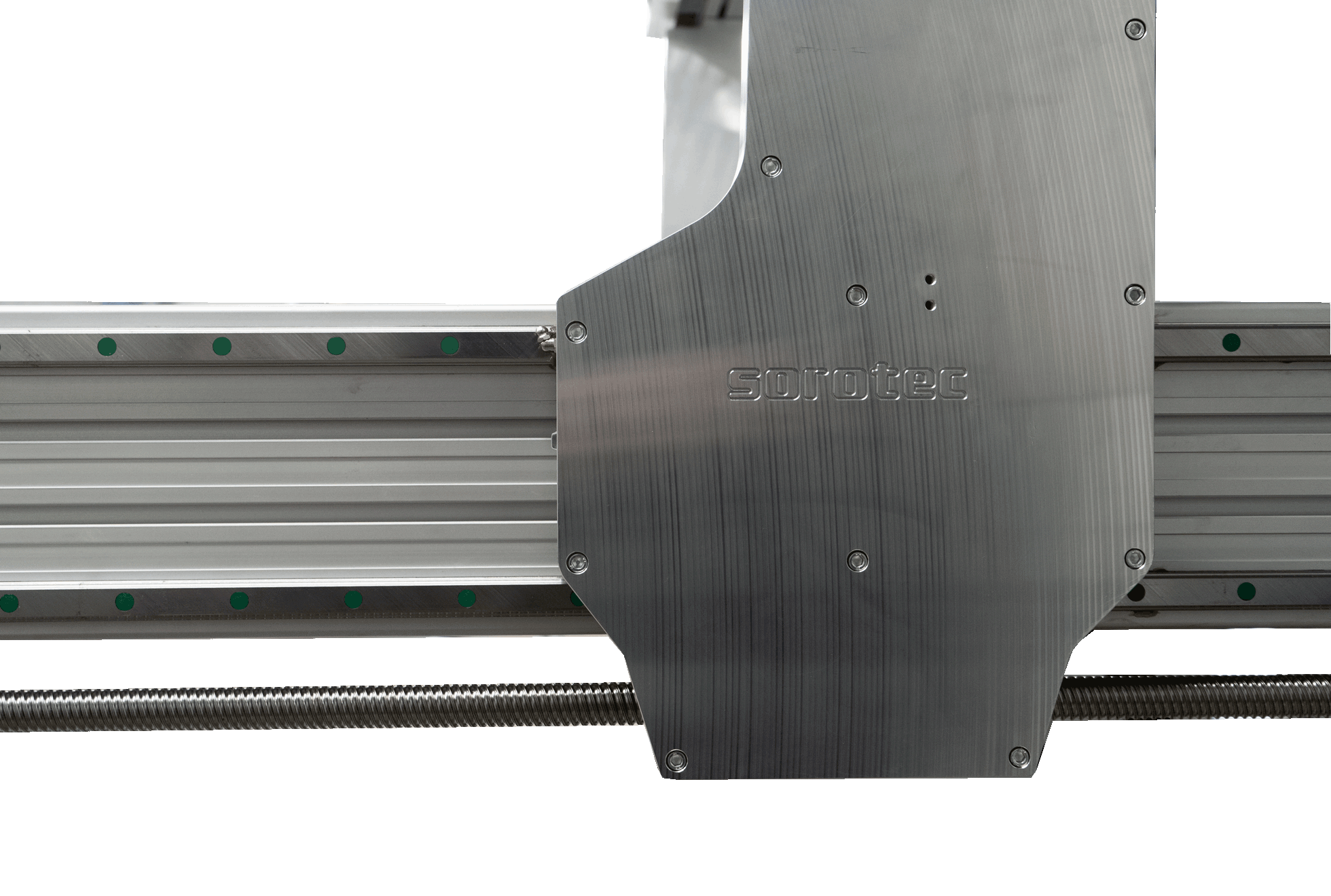

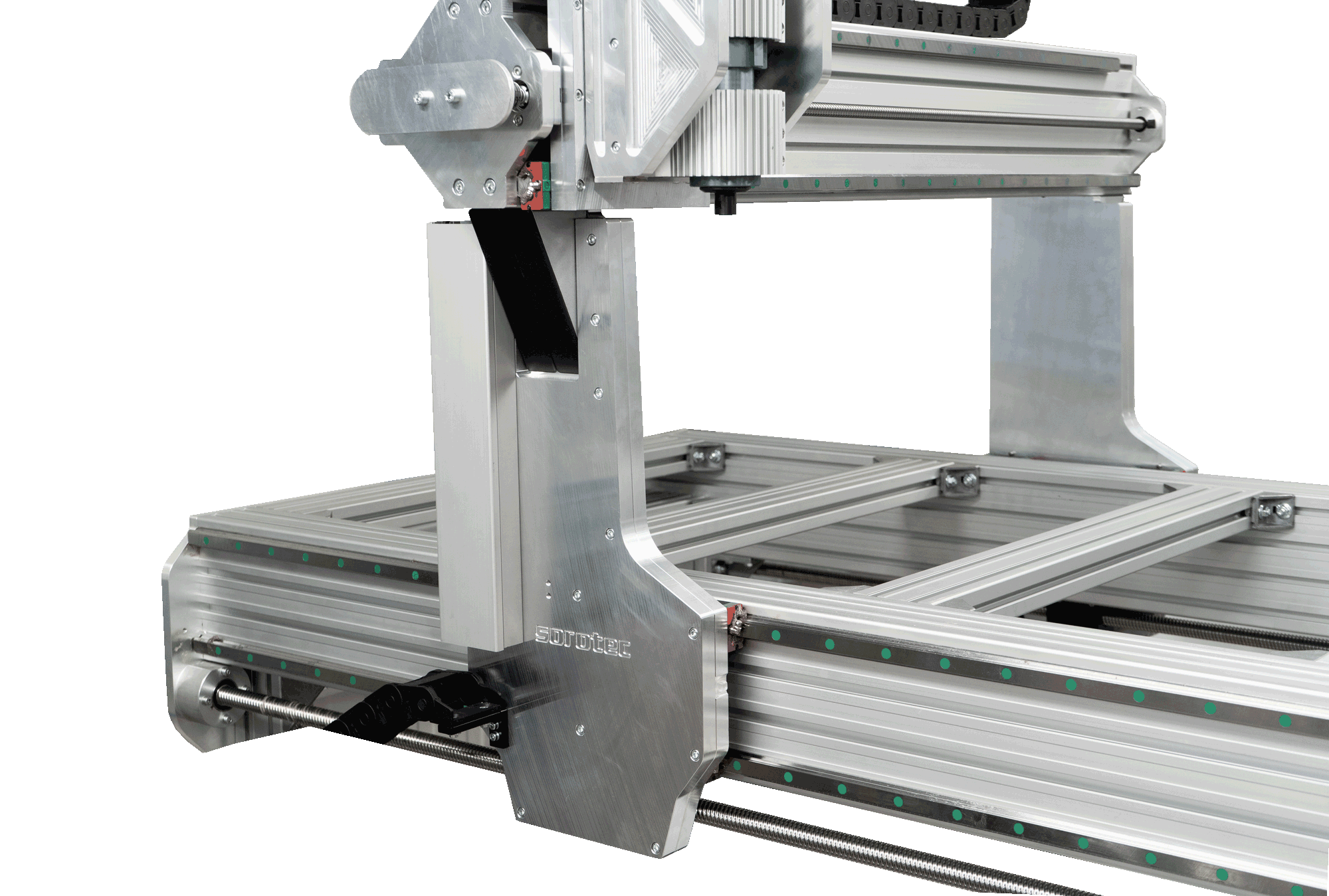

Um ein Aufschwingen bei hohen Drehzahlen zu verhindern, wird die 16-mm-Spindel auf der langen Achse durch eine mittige 25-mm-Kugelumlaufspindel ersetzt.

Vorteil:
Auch bei hohen Drehzahlen bleibt die Maschine ruhig und stabil – die Verfahrgeschwindigkeit muss nicht reduziert werden, selbst bei großen Maschinenlängen.

Standardmäßig wird die Heavy-Version mit einer mittigen Antriebsspindel geliefert.
Wer zwei außenliegende Spindeln benötigt, greift zur ALU-Line Heavy Gantry Version.

Führungssystem & Antrieb

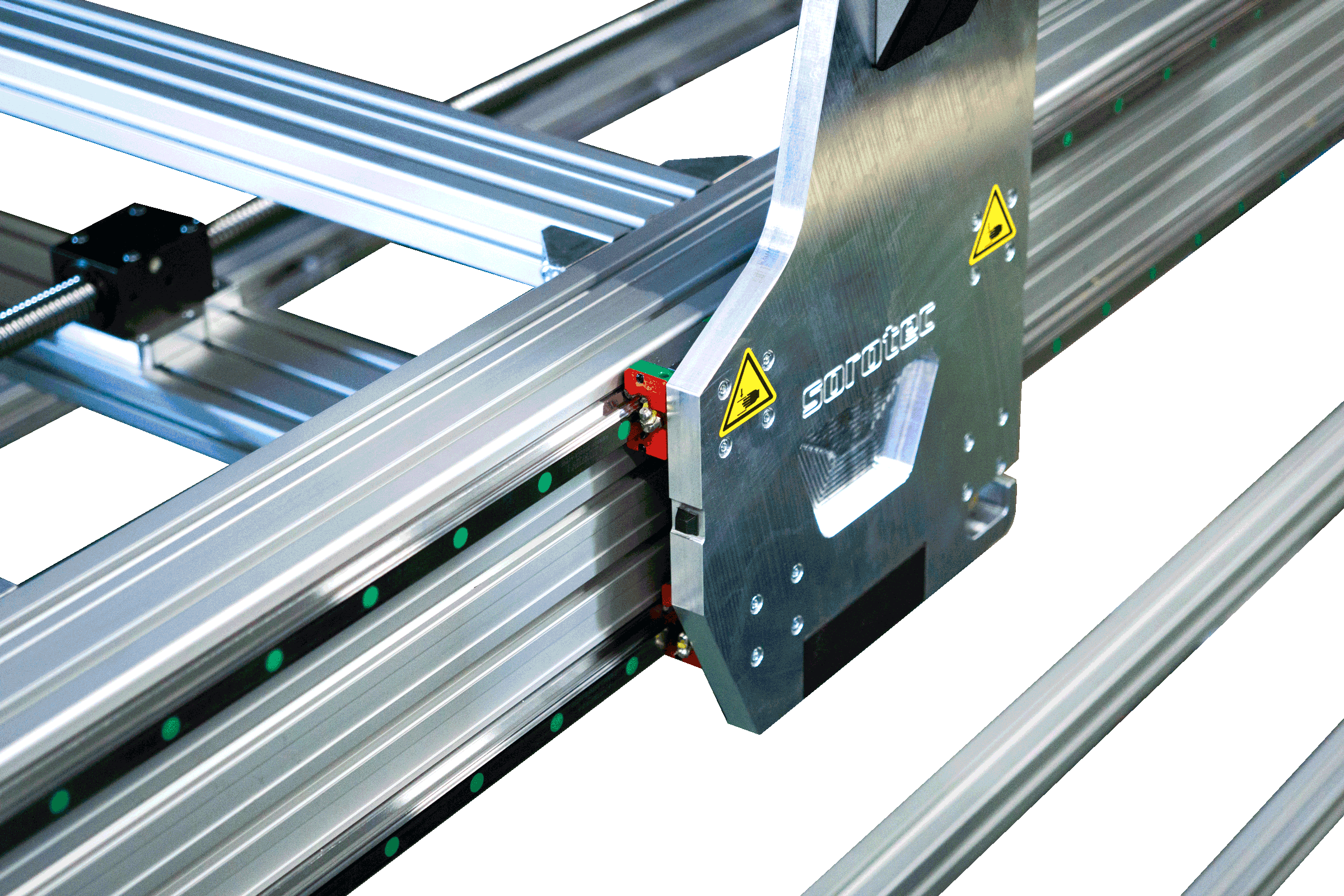

• Vorgespannte 20-mm-Linearführungen auf allen Achsen

• Kugelumlaufspindeln auf allen Achsen

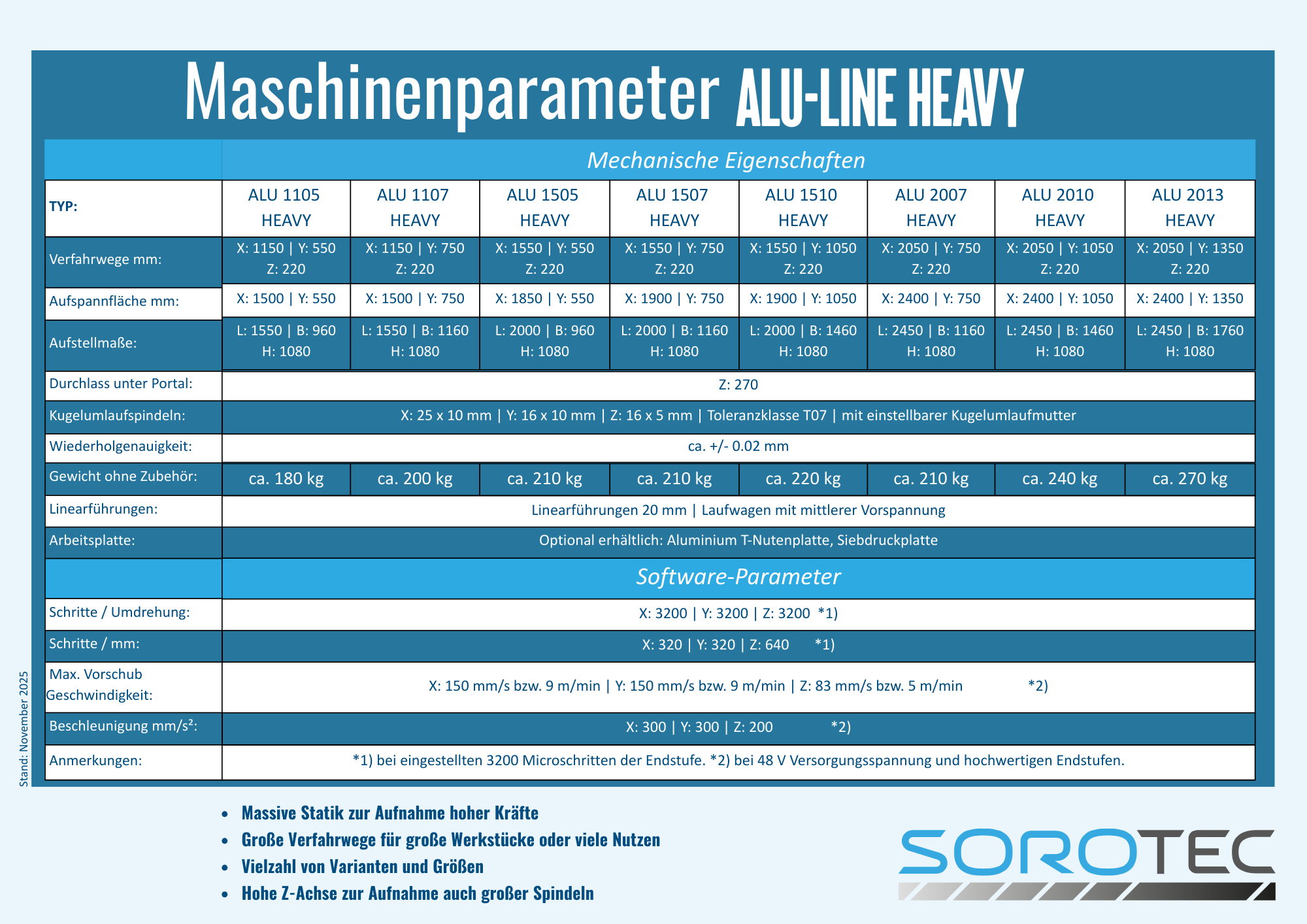

• Steigungen gemäß technischer Tabelle

• Insgesamt 13 Laufwagen für X-, Y- und Z-Achse

• 4 Linearführungsschienen auf der langen Achse

Diese Kombination garantiert hohe Laufruhe, minimale Vibrationen und maximale Wiederholgenauigkeit – selbst bei schweren Spindeln.

Großer Arbeitsbereich & hohe Z-Achse

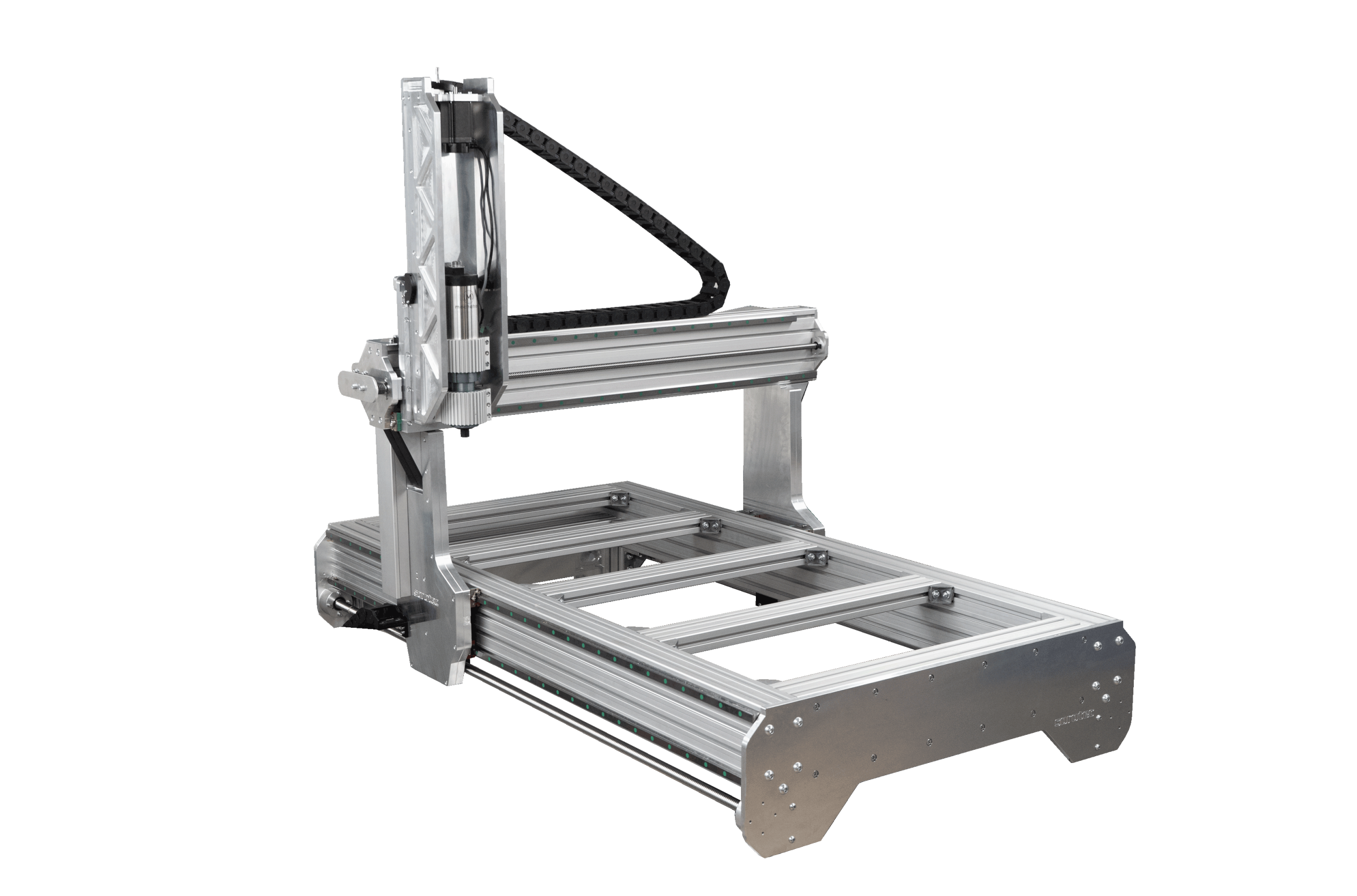

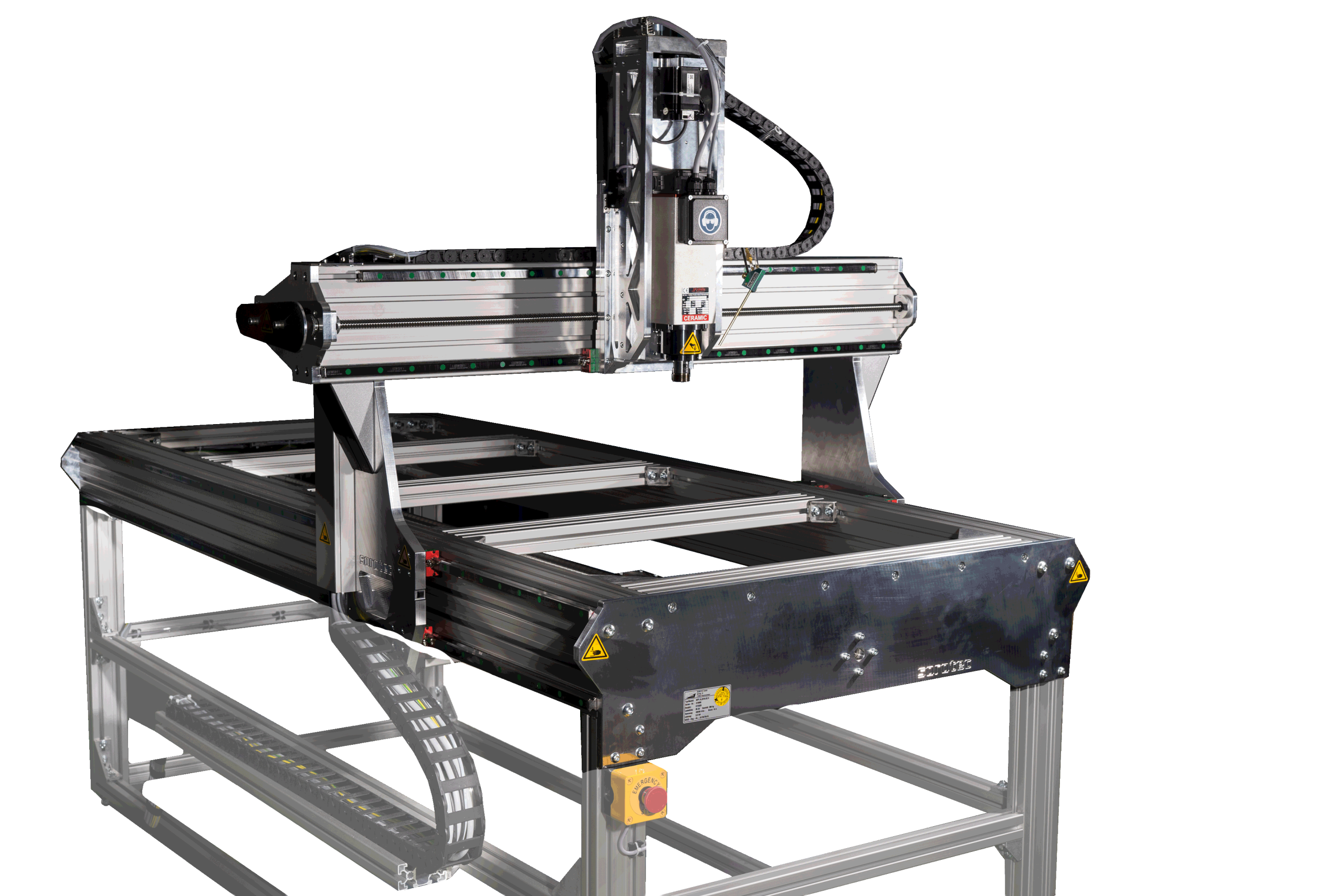

Die ALU-Line Heavy (Gantry) ist erhältlich mit Verfahrwegen von:
1500 x 500 mm bis 2500 x 1600 mm

Die Z-Achse bietet:

• 220 mm Verfahrweg (Standard)

• Optional 320 mm oder 420 mm

Die geräumige Z-Achse ermöglicht den Einsatz von Spindeln bis 3,3 kW und bietet damit ausreichend Leistungsreserven für anspruchsvolle Aluminium- und NE-Metallbearbeitung.

Technische Highlights auf einen Blick

• Tischprofil 180 x 90 mm (schwere Ausführung)

• Portalbalken 200 x 80 mm (schwere Ausführung)

• 25-mm-Kugelumlaufspindel auf der langen Achse

• 4 Linearführungsschienen auf der X-Achse

• 20-mm vorgespannte Linearführungen auf allen Achsen

• Bis zu 2500 mm Verfahrweg

• Hohe Z-Achse für Spindeln bis 3,3 kW

• Auch mit zwei außenliegenden Spindeln erhältlich

• Als Bausatz oder komplett montierte Maschine verfügbar





  Positionierung im Sorotec-Portfolio

  • ALU-Line → vielseitig und stabil

  • ALU-Line Gantry → große Verfahrwege mit doppeltem X-Antrieb

  • ALU-Line Heavy → maximale Steifigkeit für große Spannweiten

  • ALU-Line Heavy Gantry → höchste Stabilität + Doppelantrieb für extreme Anwendungen
