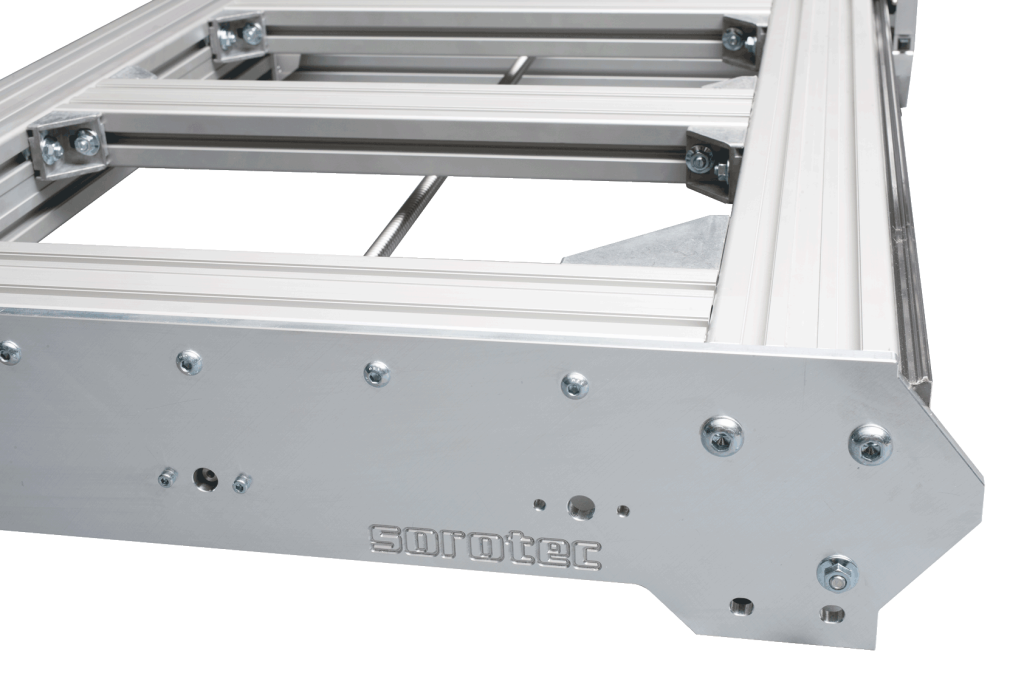

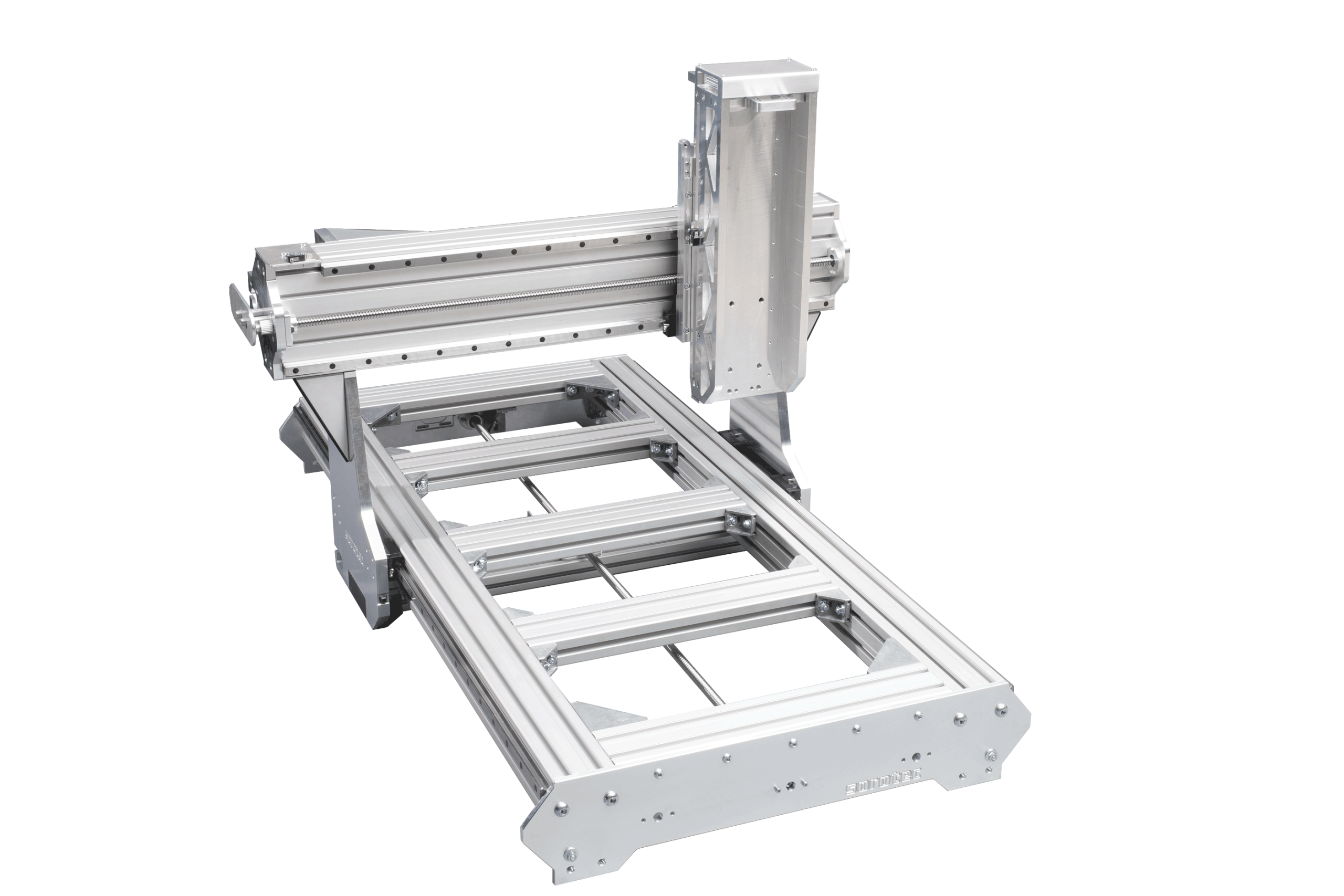

Bei der ALU-Line handelt es sich um einen Bausatz den Sie auch fertig aufgebaut erwerben können.

Sorotec AL-Line

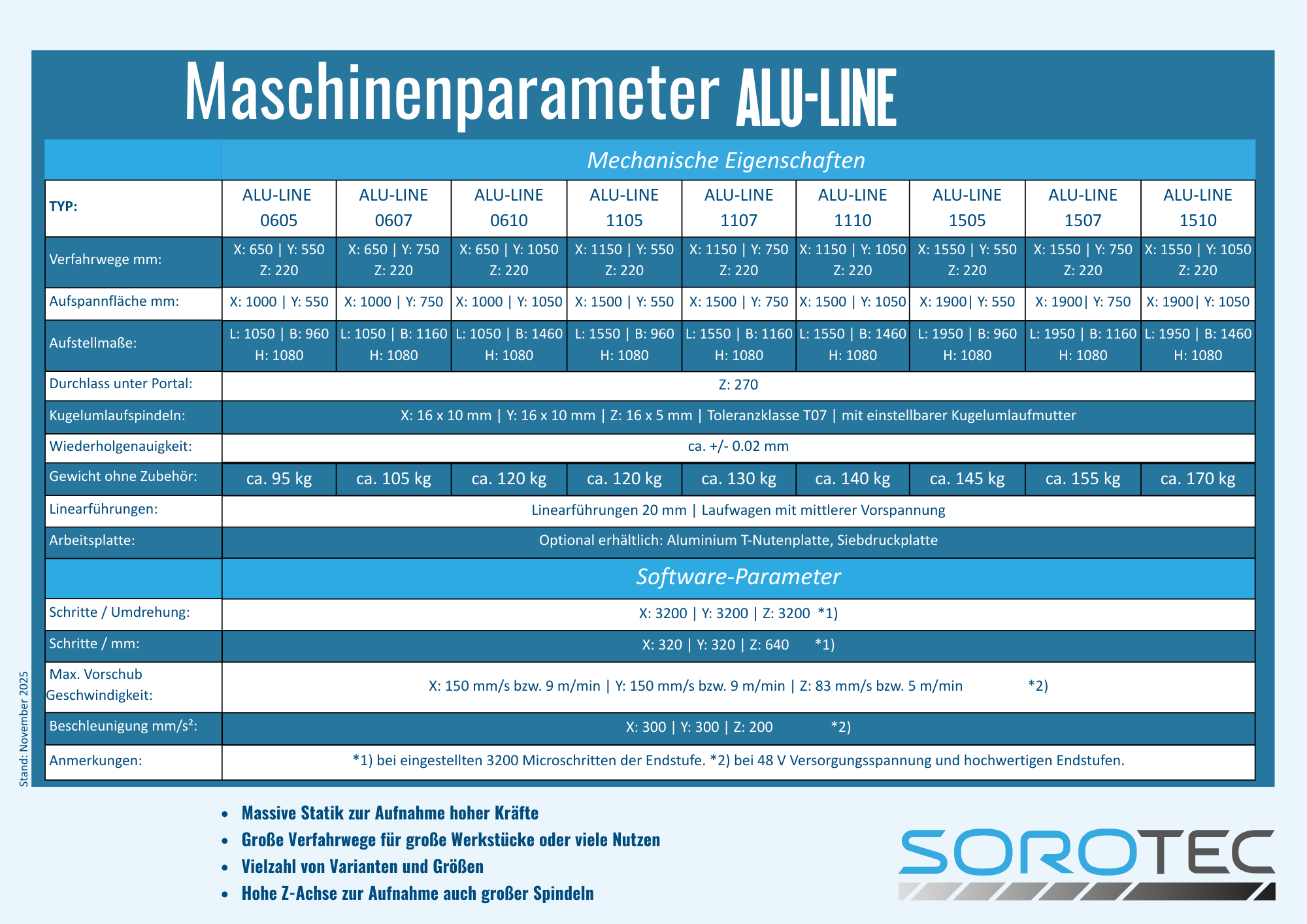

Die Maschinen der ALU-Line Serie sind in 6 verschiedenen Abmessungen erhältlich.

Sorotec AL-Line Groessentabelle

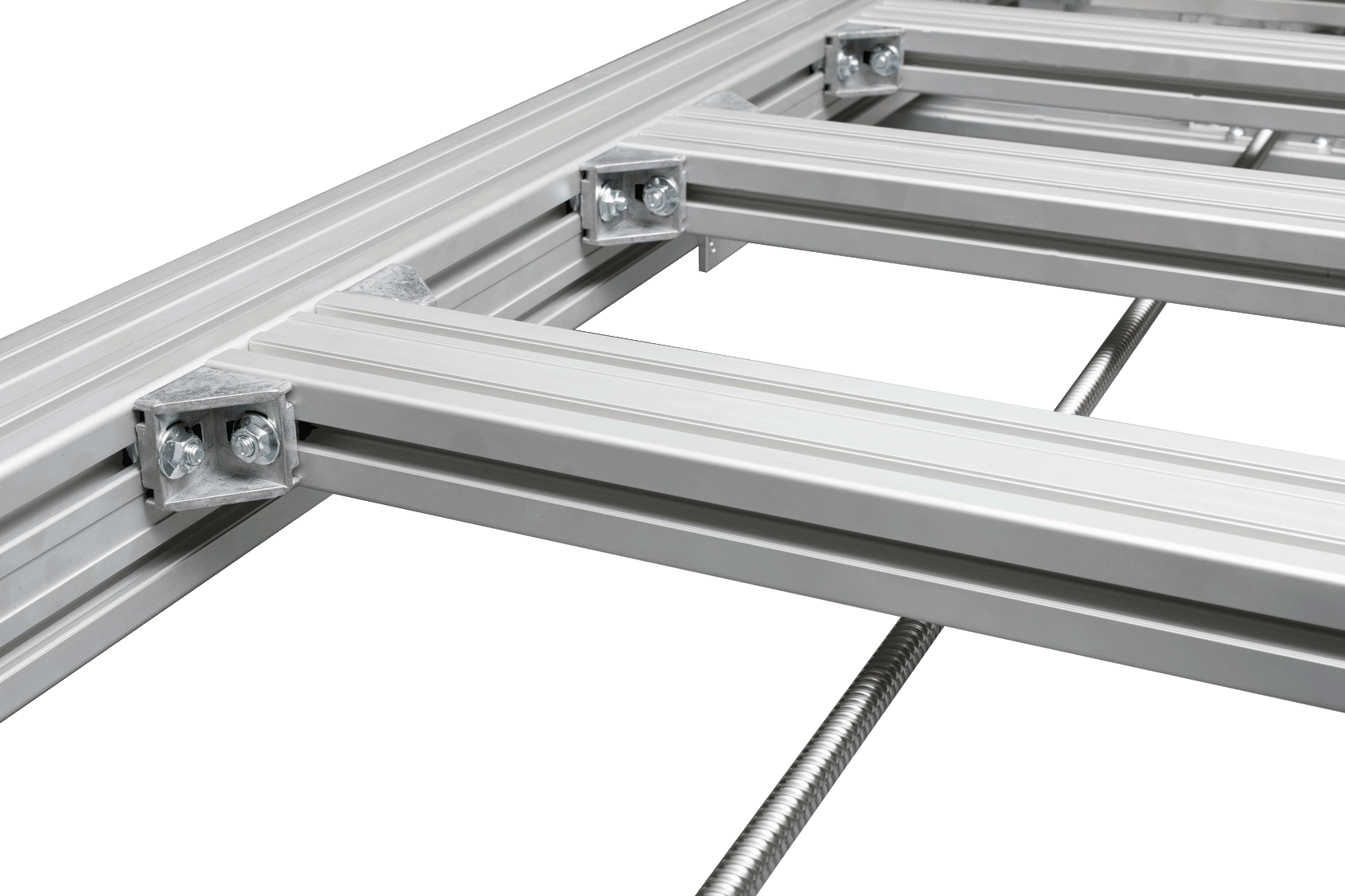

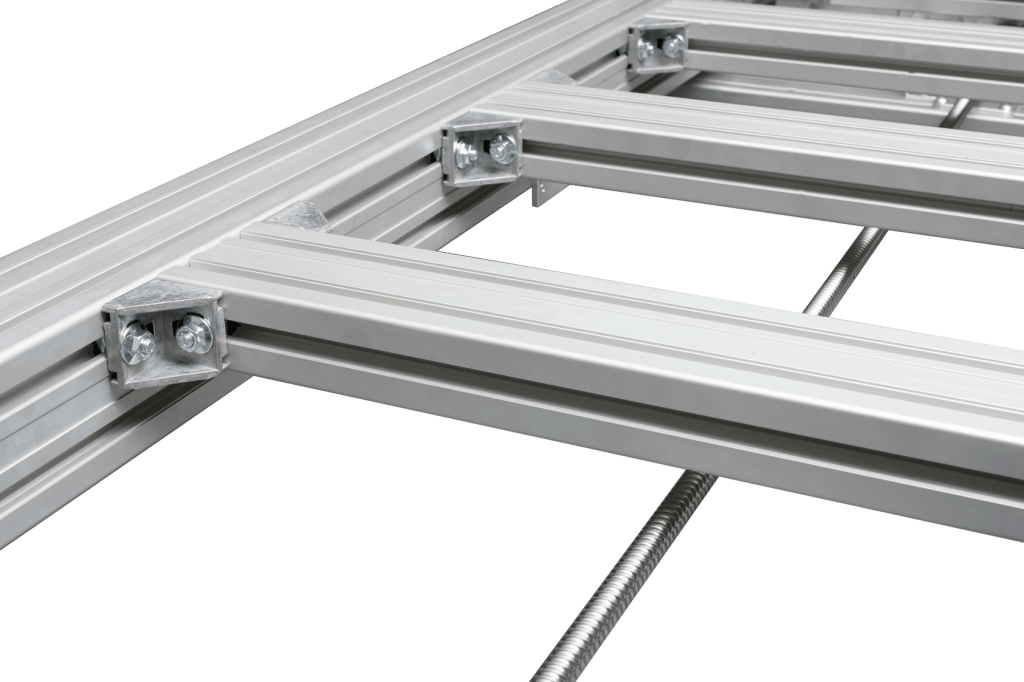

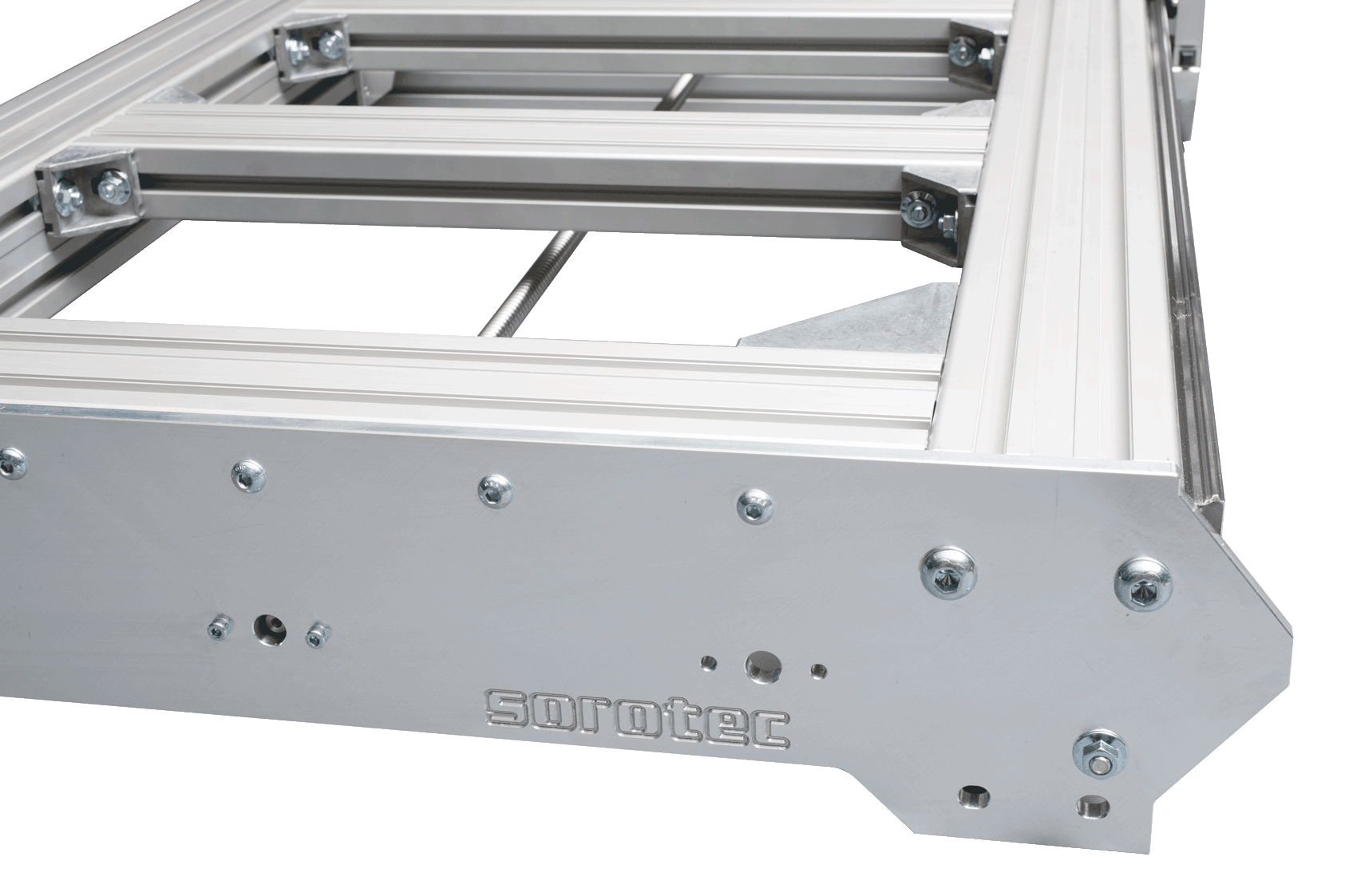

Die Auflagefläche der Linearführungen auf dem Aluprofil wird überfräst um eine ebene Auflagefläche zu garantieren



NILA3052-Bearbeitet

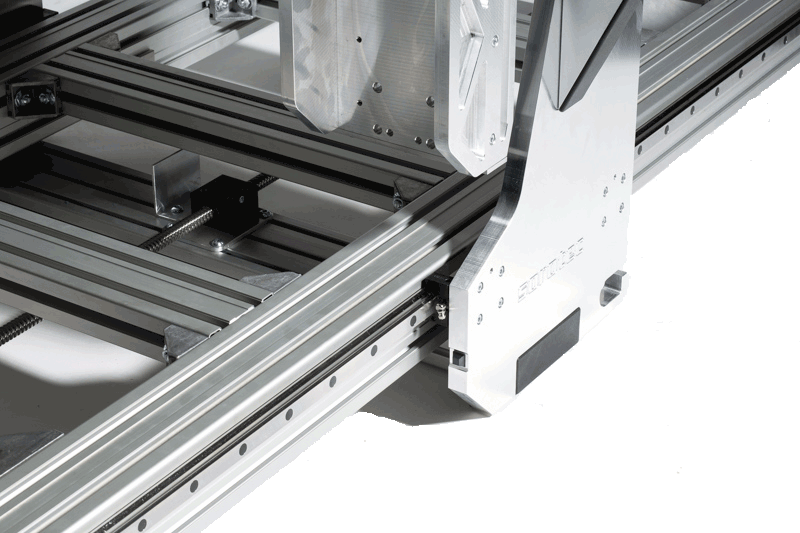

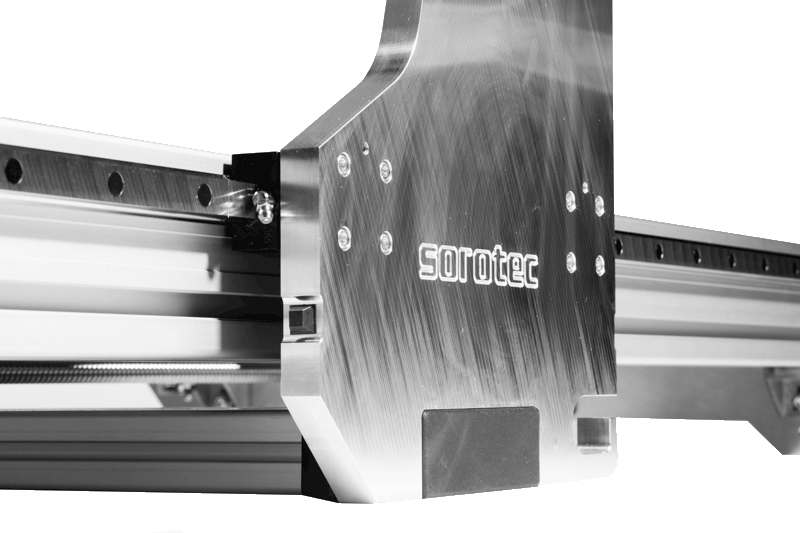

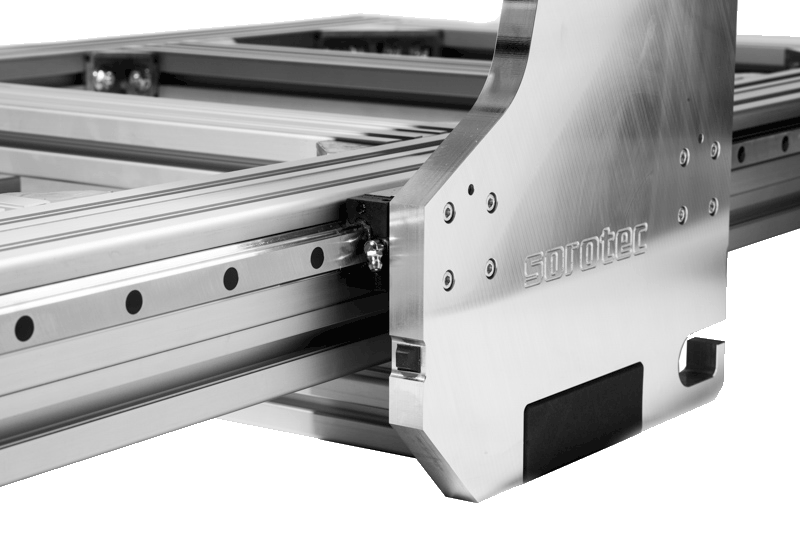

Die Maschine wird mit vorgespannten 20mm HIWIN Linearführungen ausgestattet um die Vibrationen auf ein Minimum zu reduzieren.

MIWI7225-Bearbeitet

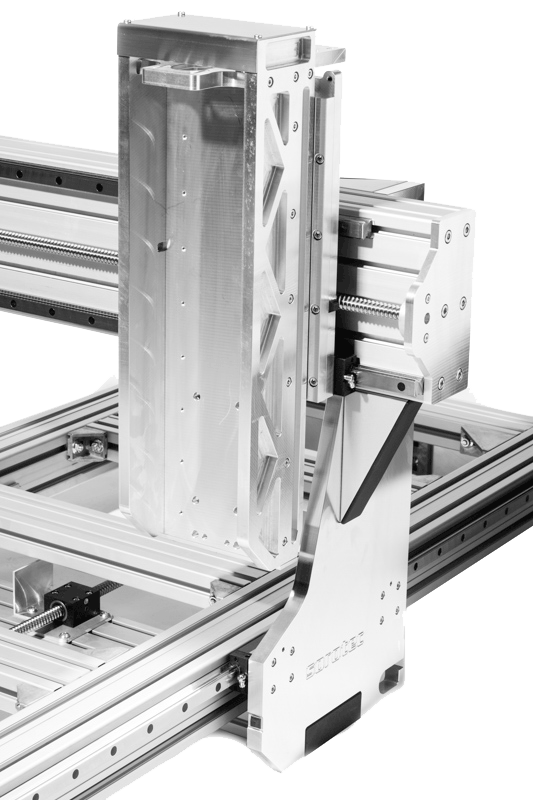

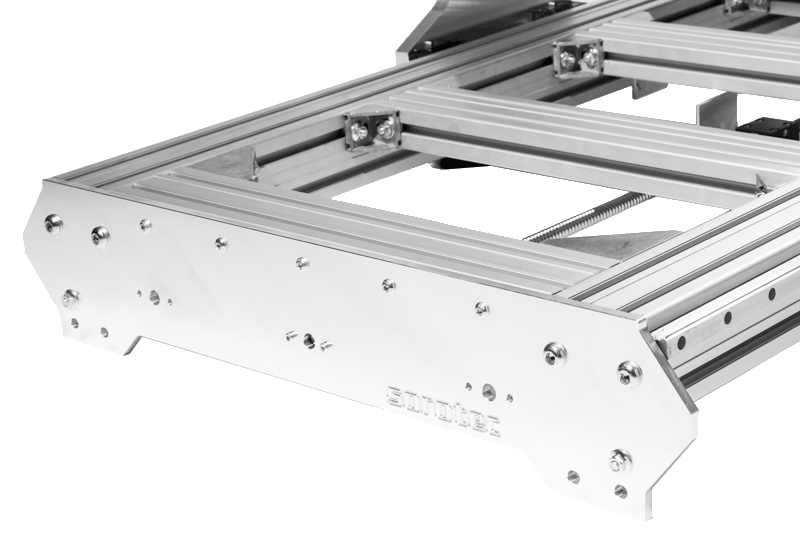

Kugelumlaufspindeln auf allen Achsen.
Die Steigung der jeweiligen Kugelumlaufspindel kann der Tabelle entnommen werden.

MIWI7231-Bearbeitet

MIWI7275-Bearbeitet

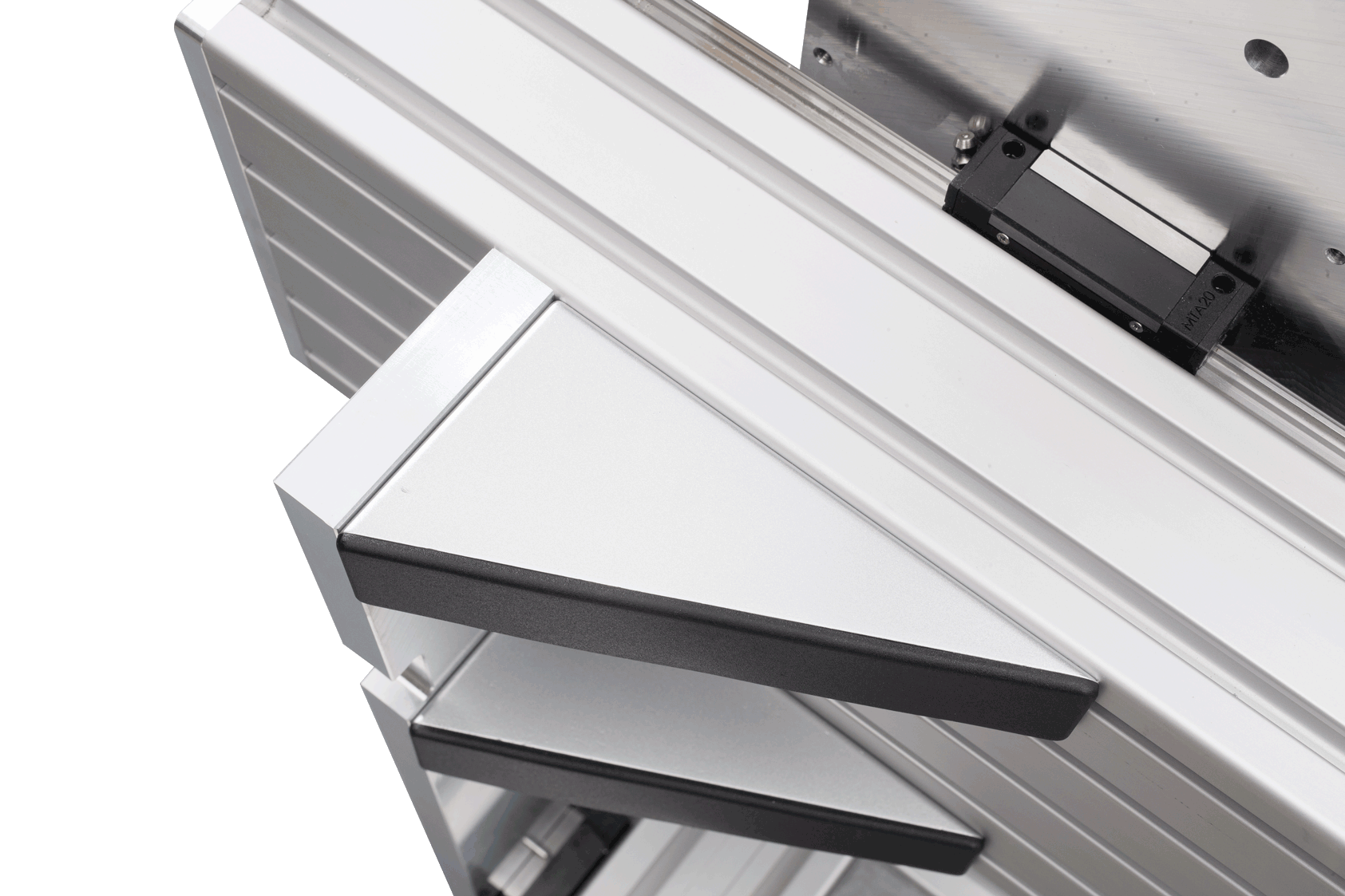

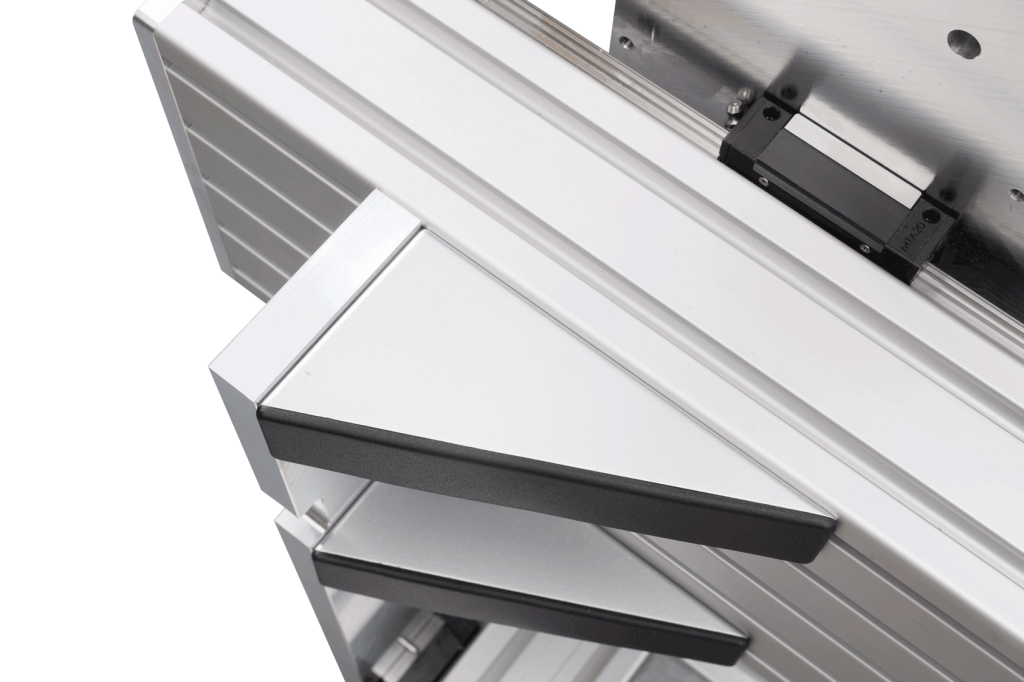

Aussteifungswinkel am Portalbalken.

MIWI7281-Bearbeitet
